气动隔膜泵产品概述
本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。
本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。
隔膜泵技术参数
流量：0-30m3/h；
扬程：0-50m；
口径：10-100mm；
温度：-15-+120℃；
压力：0.1-0.7MPa；
自吸高度：5-7m。

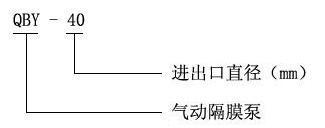

型号定义
气动隔膜泵使用注意事项
1.本泵振动极其轻微，一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
|
型号
|
流量
(m3/h) |
扬程
(m) |
出口压力
(kgf/cm2) |
吸程
(m) |
最大允
许能 过颗粒 直径 (mm) |
最大供气
压力 (kbf/cm2) |
最大供气
消耗量 (m3/min) |
材料
|
|||
|
铝合金
|
不锈钢
|
铸造铁
|
增强聚丙烯
|
||||||||
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
注:★－有 ?－无
气动隔膜泵性能简介
1、不需灌引水，吸程高达7M，扬程达50M，出口压力≥6kgf/cm2。
2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。3、扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/cm2之间)。
4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。5、不必用电，在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自
动启动运行。
8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阅，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。9、可输送较粘的液体。(粘度在1万厘泊以下）
10、本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。
几种隔膜材料特性
|
隔膜品种 介质种类
|
丁睛橡胶
|
氯丁橡胶
|
氟橡胶
|
聚四氟乙烯
|
食品橡胶
|
|
发烟硝酸
|
×
|
×
|
△
|
△
|
|
|
浓硝酸
|
×
|
×
|
△
|
△
|
|
|
浓硫酸
|
×
|
×
|
○
|
△
|
|
|
浓盐酸
|
×
|
△
|
△
|
△
|
|
|
浓磷酸
|
×
|
△
|
△
|
△
|
|
|
浓醋酸
|
×
|
×
|
×
|
△
|
|
|
浓氢氧化钠
|
○
|
○
|
△
|
△
|
|
|
无水氨
|
△
|
△
|
△
|
△
|
|
|
稀硝酸
|
×
|
×
|
○
|
△
|
|
|
稀硫酸
|
△
|
△
|
△
|
△
|
|
|
稀盐酸
|
×
|
○
|
△
|
性能图谱
特性曲线图
结构图纸
1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口
安装尺寸
将液体从A容器抽送到B容器可用此法。
将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。
高粘稠液体可采用此种方法将液位提高，使液料容易抽出。
QBY系列气动隔膜泵（安装尺寸）
|
型号
|
A
|
B
|
C
|
D
|
E
|
H1
|
H2
|
H3
|
G
|
丝扣
|
备注
|
|
QBY-10
|
120
|
58
|
210
|
140
|
10
|
40
|
255
|
12
|
270
|
3/8”
|
工程塑料、氟塑料
|
|
QBY-15
|
120
|
58
|
210
|
140
|
10
|
40
|
255
|
12
|
270
|
1/2”
|
|
|
QBY-10
|
120
|
0
|
210
|
140
|
12
|
30
|
220
|
10
|
240
|
3/8”
|
铸铁、不锈钢、铝合金
|
|
QBY-15
|
120
|
0
|
210
|
140
|
12
|
30
|
220
|
10
|
240
|
1/2”
|
|
型号
|
A
|
B
|
C
|
D
|
E
|
H1
|
H
|
丝扣
|
备注
|
|
QBY-10
|
160
|
0
|
200
|
160
|
10
|
40
|
260
|
3/8”
|
铸铁、不锈钢、铝合金 |
|
QBY-15
|
160
|
0
|
200
|
160
|
10
|
40
|
260
|
1/2”
|
|
|
QBY-20
|
180
|
155
|
300
|
200
|
10
|
40
|
400
|
3/4”
|
|
|
QBY-25
|
210
|
160
|
320
|
230
|
12
|
50
|
470
|
1”
|
|
|
QBY-40
|
210
|
160
|
320
|
230
|
12
|
50
|
470
|
11/2”
|
|
型号
|
A
|
B
|
D5
|
D6
|
C
|
H
|
H1
|
DN1
|
DN2
|
n-d1
|
n-d2
|
D3
|
D4
|
E
|
n-d4
|
进气口
外径 |
备注
|
|
QBY-25
|
215
|
150
|
100
|
100
|
380
|
530
|
70
|
25
|
25
|
4-Φ11
|
4-Φ11
|
75
|
75
|
55
|
4-Φ10
|
10
|
工氟
程塑 塑料料， |
|
QBY-40
|
215
|
150
|
130
|
120
|
380
|
530
|
70
|
40
|
32
|
4-Φ13.5
|
4-Φ13.5
|
100
|
90
|
55
|
4-Φ10
|
10
|
|
|
QBY-25A
|
220
|
160
|
110
|
110
|
370
|
575
|
68
|
25
|
25
|
4-Φ11
|
4-Φ11
|
75
|
75
|
80
|
4-Φ12
|
10
|
铸
铁 、 不 锈 钢 、 铝 合 金 |
|
QBY-40A
|
220
|
160
|
130
|
120
|
370
|
575
|
68
|
40
|
32
|
4-Φ13.5
|
4-Φ13.5
|
100
|
90
|
80
|
4-Φ12
|
10
|
|
|
QBY-50
|
340
|
240
|
140
|
140
|
550
|
800
|
65
|
50
|
50
|
4-Φ13.5
|
4-Φ13.5
|
110
|
110
|
145
|
4-Φ17.5
|
12
|
|
|
QBY-65
|
340
|
240
|
160
|
160
|
550
|
800
|
70
|
65
|
65
|
4-Φ13.5
|
4-Φ13.5
|
130
|
130
|
145
|
4-Φ17.5
|
12
|
|
|
QBY-80
|
340
|
240
|
190
|
190
|
580
|
950
|
100
|
80
|
80
|
4-Φ17.5
|
4-Φ17.5
|
150
|
150
|
130
|
4-Φ17.5
|
14
|
|
|
QBY-100
|
340
|
240
|
210
|
190
|
580
|
950
|
100
|
100
|
80
|
4-Φ17.5
|
4-Φ17.5
|
170
|
170
|
130
|
4-Φ17.5
|
14
|
气动隔膜泵主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。 ．
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。
气动隔膜泵应用实例
1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。
2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压?气瓶作动力，回收污油，排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。
