| 品牌 | 东莞贝德 | 型号 | 25GDL4-11*3 | 材质 | 铸铁 |
| 性能 | 无泄露 | 用途 | 增压泵 | 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 4（m3/h） |
| 叶轮数目 | 3 | 扬程 | 33（m） | 汽蚀余量 | 3（m） |
| 吸入口径 | 25（mm） | 排出口径 | 25（mm） | 规格 | 25GDL4-11*3 |
| 电机功率KW | 1.1 |
产品概述
GDL型多级管道离心泵是我单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点。具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。
产品特点
具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，使用温度≤100℃,工作压力≤1.6MPa（16kg/cm3）。流量：5-300m3/h 扬程：5-250m转速2900r/min
产品用途
GDL型泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢304或316L材质。
技术参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度范围：-15-+120℃；
工作压力：≤2.5Mpa。

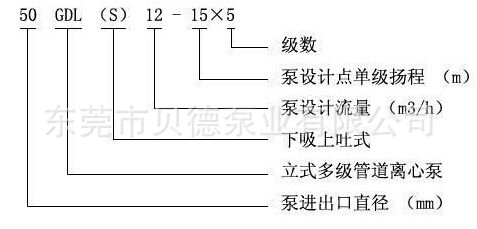

型号意义：
型号参数
一、GDL型立式多级管道离心泵性能参数
型号 | 流量 | 扬程 | 吸程 | 电机功率 |
25GDL2-12*3 | 2 | 36 | 7.5 | 1.1 |
25GDL2-12*4 | 2 | 48 | 7.5 | 1.1 |
25GDL2-12*5 | 2 | 60 | 7.5 | 1.5 |
25GDL2-12*6 | 2 | 72 | 7.5 | 1.5 |
25GDL2-12*7 | 2 | 84 | 7.5 | 2.2 |
25GDL2-12*8 | 2 | 96 | 7.5 | 2.2 |
25GDL2-12*9 | 2 | 108 | 7.5 | 2.2 |
25GDL2-12*10 | 2 | 120 | 7.5 | 3 |
25GDL2-12*11 | 2 | 132 | 7.5 | 3 |
25GDL2-12*12 | 2 | 144 | 7.5 | 3 |
25GDL2-12*13 | 2 | 156 | 7.5 | 4 |
| 25GDL2-12*14 | 2 | 168 | 7.5 | 4 |
25GDL4-11*3 | 4 | 33 | 7.5 | 1.1 |
25GDL4-11*4 | 4 | 44 | 7.5 | 1.5 |
25GDL4-11*5 | 4 | 55 | 7.5 | 2.2 |
25GDL4-11*6 | 4 | 66 | 7.5 | 2.2 |
25GDL4-11*7 | 4 | 77 | 7.5 | 3 |
25GDL4-11*8 | 4 | 88 | 7.5 | 3 |
25GDL4-11*9 | 4 | 99 | 7.5 | 3 |
25GDL4-11*10 | 4 | 110 | 7.5 | 4 |
25GDL4-11*11 | 4 | 121 | 7.5 | 4 |
25GDL4-11*12 | 4 | 132 | 7.5 | 4 |
| 25GDL4-11*13 | 4 | 143 | 7.5 | 4 |
| 25GDL4-11*14 | 4 | 154 | 7.5 | 5.5 |
40GDL6-12*3 | 6 | 36 | 7.5 | 1.5 |
40GDL6-12*4 | 6 | 48 | 7.5 | 2.2 |
40GDL6-12*5 | 6 | 60 | 7.5 | 2.2 |
40GDL6-12*6 | 6 | 72 | 7.5 | 3 |
40GDL6-12*7 | 6 | 84 | 7.5 | 3 |
40GDL6-12*8 | 6 | 96 | 7.5 | 4 |
40GDL6-12*9 | 6 | 108 | 7.5 | 4 |
40GDL6-12*10 | 6 | 120 | 7.5 | 4 |
40GDL6-12*11 | 6 | 132 | 7.5 | 5.5 |
40GDL6-12*12 | 6 | 144 | 7.5 | 5.5 |
| 40GDL6-12*13 | 6 | 156 | 7.5 | 7.5 |
| 40GDL6-12*14 | 6 | 168 | 7.5 | 7.5 |
50GDL12-15*2 | 12 | 30 | 7 | 2.2 |
50GDL12-15*3 | 12 | 45 | 7 | 3 |
50GDL12-15*4 | 12 | 60 | 7 | 4 |
50GDL12-15*5 | 12 | 75 | 7 | 5.5 |
50GDL12-15*6 | 12 | 90 | 7 | 5.5 |
50GDL12-15*7 | 12 | 105 | 7 | 7.5 |
50GDL12-15*8 | 12 | 120 | 7 | 7.5 |
50GDL12-15*9 | 12 | 135 | 7 | 11 |
50GDL12-15*10 | 12 | 150 | 7 | 11 |
| 50GDL12-15*11 | 12 | 165 | 7 | 15 |
| 50GDL12-15*12 | 12 | 180 | 7 | 15 |
50GDL18-15*2 | 18 | 30 | 7 | 3 |
50GDL18-15*3 | 18 | 45 | 7 | 4 |
50GDL18-15*4 | 18 | 60 | 7 | 5.5 |
50GDL18-15*5 | 18 | 75 | 7 | 7.5 |
50GDL18-15*6 | 18 | 90 | 7 | 7.5 |
50GDL18-15*7 | 18 | 105 | 7 | 11 |
50GDL18-15*8 | 18 | 120 | 7 | 11 |
50GDL18-15*9 | 18 | 135 | 7 | 15 |
50GDL18-15*10 | 18 | 150 | 7 | 15 |
| 50GDL18-15*11 | 18 | 165 | 7 | 18.5 |
| 50GDL18-15*12 | 18 | 180 | 7 | 18.5 |
65GDL24-12*2 | 24 | 24 | 6 | 3 |
65GDL24-12*3 | 24 | 36 | 6 | 4 |
65GDL24-12*4 | 24 | 48 | 6 | 5.5 |
65GDL24-12*5 | 24 | 60 | 6 | 7.5 |
65GDL24-12*6 | 24 | 72 | 6 | 7.5 |
65GDL24-12*7 | 24 | 84 | 6 | 11 |
65GDL24-12*8 | 24 | 96 | 6 | 11 |
65GDL24-12*9 | 24 | 108 | 6 | 15 |
65GDL24-12*10 | 24 | 120 | 6 | 15 |
| 65GDL24-12*11 | 24 | 132 | 6 | 15 |
| 65GDL24-12*12 | 24 | 144 | 6 | 18.5 |
80GDL36-12*2 | 36 | 24 | 5.5 | 4 |
80GDL36-12*3 | 36 | 36 | 5.5 | 5.5 |
80GDL36-12*4 | 36 | 48 | 5.5 | 7.5 |
80GDL36-12*5 | 36 | 60 | 5.5 | 11 |
80GDL36-12*6 | 36 | 72 | 5.5 | 11 |
80GDL36-12*7 | 36 | 84 | 5.5 | 15 |
80GDL36-12*8 | 36 | 96 | 5.5 | 15 |
80GDL36-12*9 | 36 | 108 | 5.5 | 18.5 |
80GDL36-12*10 | 36 | 120 | 5.5 | 18.5 |
| 80GDL36-12*11 | 36 | 132 | 5.5 | 22 |
| 80GDL36-12*12 | 36 | 144 | 5.5 | 22 |
80GDL54-14*2 | 54 | 28 | 5 | 7.5 |
80GDL54-14*3 | 54 | 42 | 5 | 11 |
80GDL54-14*4 | 54 | 56 | 5 | 15 |
80GDL54-14*5 | 54 | 70 | 5 | 18.5 |
80GDL54-14*6 | 54 | 84 | 5 | 18.5 |
80GDL54-14*7 | 54 | 98 | 5 | 22 |
80GDL54-14*8 | 54 | 112 | 5 | 30 |
80GDL54-14*9 | 54 | 126 | 5 | 30 |
80GDL54-14*10 | 54 | 140 | 5 | 37 |
| 80GDL54-14*11 | 54 | 154 | 5 | 45 |
| 80GDL54-14*12 | 54 | 168 | 5 | 45 |
100GDL72-14*2 | 72 | 28 | 4.5 | 11 |
100GDL72-14*3 | 72 | 42 | 4.5 | 15 |
100GDL72-14*4 | 72 | 56 | 4.5 | 18.5 |
100GDL72-14*5 | 72 | 70 | 4.5 | 22 |
100GDL72-14*6 | 72 | 74 | 4.5 | 30 |
100GDL72-14*7 | 72 | 98 | 4.5 | 30 |
100GDL72-14*8 | 72 | 112 | 4.5 | 37 |
100GDL72-14*9 | 72 | 126 | 4.5 | 37 |
100GDL72-14*10 | 72 | 140 | 4.5 | 45 |
| 100GDL72-14*11 | 72 | 154 | 4.5 | 55 |
| 100GDL72-14*12 | 72 | 168 | 4.5 | 55 |
100GDL100-20*2 | 100 | 40 | 4.5 | 18.5 |
100GDL100-20*3 | 100 | 60 | 4.5 | 30 |
100GDL100-20*4 | 100 | 80 | 4.5 | 37 |
100GDL100-20*5 | 100 | 100 | 4.5 | 45 |
100GDL100-20*6 | 100 | 120 | 4.5 | 55 |
100GDL100-20*7 | 100 | 140 | 4.5 | 75 |
100GDL100-20*8 | 100 | 160 | 4.5 | 75 |
100GDL100-20*9 | 100 | 180 | 4.5 | 75 |
100GDL100-20*10 | 100 | 200 | 4.5 | 90 |
100GDL100-20*11 | 100 | 220 | 4.5 | 90 |
100GDL100-20*12 | 100 | 240 | 4.5 | 110 |
| 125GDL100-20*2 | 100 | 40 | 4.5 | 18.5 |
| 125GDL100-20*3 | 100 | 60 | 4.5 | 30 |
| 125GDL100-20*4 | 100 | 80 | 4.5 | 37 |
| 125GDL100-20*5 | 100 | 100 | 4.5 | 45 |
| 125GDL100-20*6 | 100 | 120 | 4.5 | 55 |
| 125GDL100-20*7 | 100 | 140 | 4.5 | 75 |
| 125GDL100-20*8 | 100 | 160 | 4.5 | 75 |
| 125GDL100-20*9 | 100 | 180 | 4.5 | 75 |
| 125GDL100-20*10 | 100 | 200 | 4.5 | 90 |
| 150GDL160-20*2 | 160 | 40 | 4.5 | 30 |
| 150GDL160-20*3 | 160 | 60 | 4.5 | 37 |
| 150GDL160-20*4 | 160 | 80 | 4.5 | 55 |
| 150GDL160-20*5 | 160 | 100 | 4.5 | 75 |
| 150GDL160-20*6 | 160 | 120 | 4.5 | 75 |
| 150GDL160-20*7 | 160 | 140 | 4.5 | 90 |
