点击图片查看原图
| 品牌 | 富斯特 | 型号 | FX60/2XZ-15B | 材质 | 铸钢 |
| 驱动方式 | 电动 | 用途 | 空调泵 | 原理 | 真空泵 |
| 功率 | 2.2kw | 极限压力 | ≤6X10-1（pa） | 外形尺寸 | 690240X410 |
| 规格 | FX60/2XZ-15B |
1.产品概述：
FX(2XZ)旋片真空泵为双级直联结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空设备连接，在运转时将容器内的大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空。旋片真空泵的技术参数为4X10-2泵与电机连轴，高转速，外形小，结构紧凑，流动性工作方便，特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套与使用室，医药，食品包装，电子等单位使用。
2.用途及使用范围
FX(2XZ)型直联真空泵是用于从密闭容器中抽除气体获得真空的基础设备。它可以单独使用，也可以作为增压泵、扩散泵、分子泵等的前级泵，它可以抽除一般气体，也可以抽除含有少量可凝性气体的混合气体。该泵可应用于真空冶炼、真空焊接、真空干燥、真空包装、真空蒸馏、真空脱气，电真空、实验仪器设备等的真空作业以及制冷设备配套，空调、冰箱、彩电生产流水线等.
FX8和FX16型真空泵具有体积小、重量轻、噪音低等优点，特别适宜于实验室使用.
3.技术参数：
品牌： 富斯特 （ 17年专注于真空泵的生产与研发）
型号： FX60
产品型号 | FX8(2XZ-2B) | FX16(2XZ-4B) | FX32(2XZ-8B) | FX60(2XZ-15B) | |
几何抽气速度 m3/h(L/s) | 7.2（2） | 14.4（4） | 33.4（9.3） | 63.0（17.5） | |
名义抽气速度 m3/h(L/s) | 8（2.2） | 16（4.4） | 28.8（8.0） | 54.0（15.0） | |
极限分压强（Pa) | 气镇关 | ≤4X10-2 | ≤4X10-2 | ≤2X10-2 | ≤2X10-2 |
气镇开 | ≤8X10-2 | ≤8X10-2 | ≤8X10-2 | ≤8X10-2 | |
极限总压强(Pa) | 气镇关 | ≤5X10-1 | ≤5X10-1 | ≤5X10-1 | ≤5X10-1 |
气镇开 | ≤6X10-1 | ≤6X10-1 | ≤6X10-1 | ≤6X10-1 | |
噪音Lw:dB(A) | 气镇关 | 62 | 65 | 69 | 70 |
气镇开 | 65 | 67 | 71 | 72 | |
水蒸气允许压强（Pa) | 2000 | 2500 | 3000 | 4000 | |
水蒸气抽除率（L/h) | 360 | 500 | 600 | 1200 | |
进气口径Φ | DN25ISOKF | DN25ISOKF | DN40ISOKF | DN40ISOKF | |
出气口径Φ | DN25ISOKF | DN25ISOKF | DN25ISOKF | DN25ISOKF | |
用油量（L) | 1.1 | 1.5 | 2.8 | 4 | |
推荐用油型号 | HFV-A200 | HFV-A200 | HFV-A200S | HFV-A200S | |
转速(r/min) | 1400 | 1420 | 1400 | 1420 | |
电动机功率（Kw) | 0.37 | 0.55 | 1.1 | 2.2 | |
重量 | 单相29kg 三相：27kg | 单相34kg 三相：29kg | 61 | 70 | |
外形尺寸（mm） | 510170X260 | 550170X260 | 630240X410 | 690240X410 | |
注:(1)极限压力为水银压缩式真空计(麦氏计)的测量值
(2)极限全压力为电阻或热偶式真空计的测量值

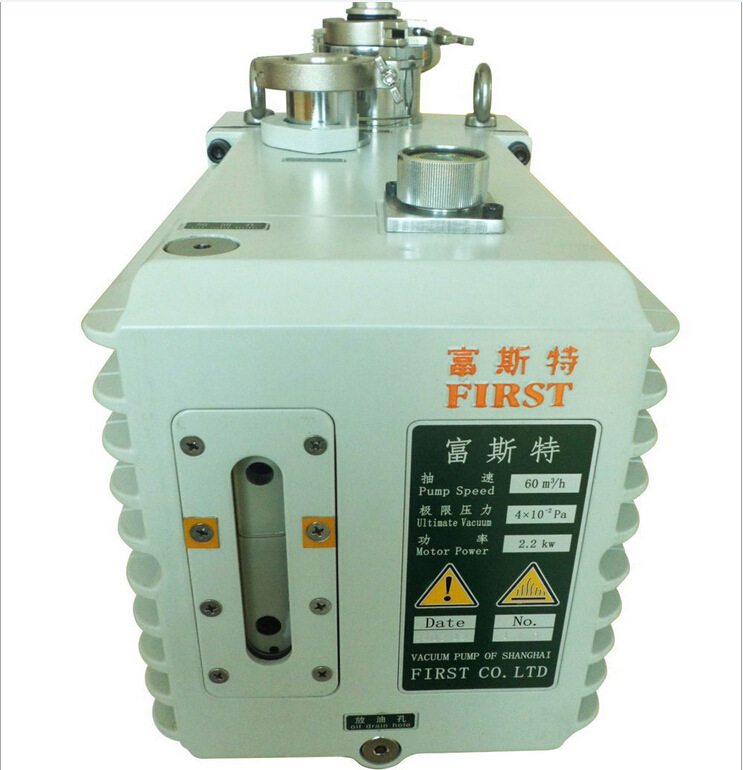

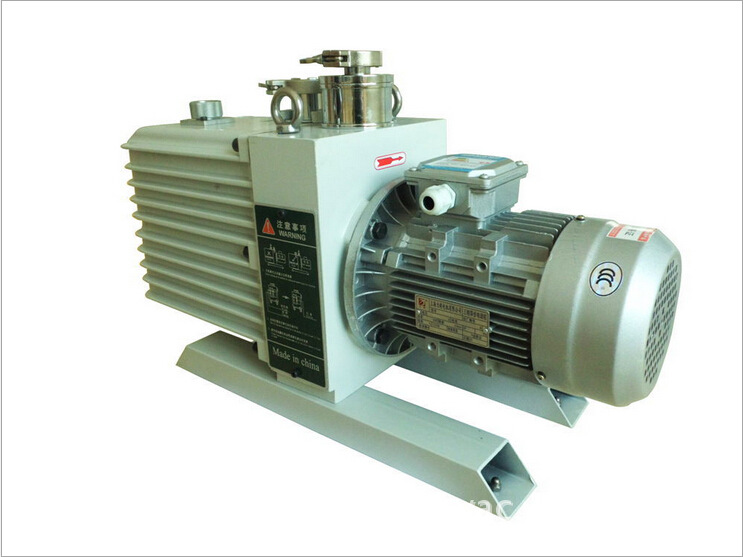

产品照片：
4.操作须知：
1．查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采
用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。
2．FX(2XZ)旋片真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。
3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。
4．检查旋片真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
6．FX(2XZ)旋片真空泵用 油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。
(1)我们建议使用惠丰牌HFV-200 (2L和4L泵)，HFV-200S(8L和15L)
(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。
(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真宅泵油或机械油
FX(2XZ)型旋片式真空泵维护和保养。
5.注意事项：
1．保证FX (2XZ)旋片真空泵的清洁，防止杂物进入泵内。
2．保持FX (2XZ)旋片真空泵油位。
3．存放下当水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换 油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来 的油很脏，后者可重复进行。
4．FX(2XZ)旋片真空泵不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗泵内零件时，一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。
5．倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。
6.质量服务承诺：
1、质量标准：产品严格按国家标准生产和检验
2、标准配备：产品配发检验合格证，保修卡和使用说明书。
3、产品质量维修：产品至出厂发货起均质保一年。
4、包装标准：标准木箱包装。
5、技术支持和咨询：本公司提供24小时热线咨询服务400-0290035
