| 品牌 | 涌诺 | 型号 | ISG型管道离心泵/优质冷却循环水泵/循环冷却泵/高效冷却循环水泵 | 材质 | 不锈钢 |
| 性能 | 不阻塞 | 用途 | 化工泵 | 泵轴位置 | 卧式 |
| 叶轮结构 | 敞开式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 2.2（m3/h） |
| 叶轮数目 | 18 | 扬程 | 50（m） | 汽蚀余量 | 10（m） |
| 轴功率 | 0.5（kW） | 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
| 结构原理 | 喷射泵 | | |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎

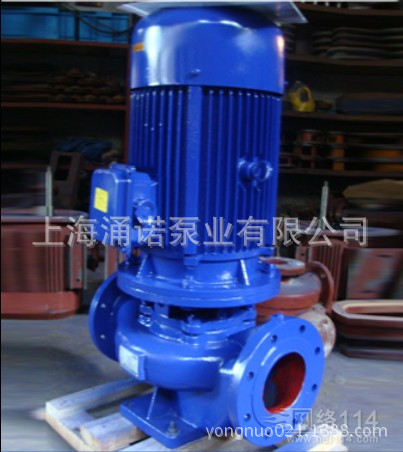

ISG型管道
离心泵/优质冷却循环水泵/循环冷却泵/高效冷却循环水泵
ISG/ISGH/IHG型系列单级管道化工泵，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温
耐腐蚀化工泵、
油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
详细介绍
IHG型系列单级管道化工泵，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
主要用途
1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
2、IRG（GRG）型立式热水（高温）循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度T<120℃，珀GRG型使用温度T<240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。
4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。
5、ISGH型不锈钢管道式离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。
工作条件
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1。6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1。6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密
性能参数： |
型 号 | 流量 | 扬程
（m） | 效率
（%） | 转速
（r/min） | 电机功率
（kw） | 汔蚀余量
（NPSH）r | 重量
（kg） | m3/h | L/s | 15-80 | 1.1
1.5
2.0 | 0.3
0.42
0.55 | 8.5
8
7 | 26
34
34 | 2800 | 0.18 | 2.3 | 17 | 20-110 | 1.8
2.5
3.3 | 0.5
0.69
0.91 | 16
15
13.5 | 25
34
35 | 2800 | 0.37 | 2.3 | 25 | 20-160 | 1.8
2.5
3.3 | 0.5
0.69
0.91 | 33
32
30 | 19
25
23 | 2900 | 0.75 | 2.3 | 29 | 25-110 | 2.8
4
5.2 | 0.78
1.11
1.44 | 16
15
13.5 | 34
42
41 | 2900 | 0.55 | 2.3 | 26 | 25-125 | 2.8
4
5.2 | 0.78
1.11
1.44 | 20.6
20
18 | 28
36
35 | 2900 | 0.75 | 2.3 | 28 | 25-125A | 2.5
3.6
4.6 | 0.69
1.0
1.28 | 17
16
14.4 | 35 | 2900 | 0.55 | 2.3 | 27 | 25-160 | 2.8
4
5.2 | 0.78
1.11
1.44 | 33
32
30 | 24
32
33 | 2900 | 1.5 | 2.3 | 39 | 25-160A | 2.6
3.7
4.9 | 0.12
1.03
1.36 | 29
28
26 | 31 | 2900 | 1.1 | 2.3 | 34 | 32-100 | 4.5 | 12.5 | 12.5 | 44 | 2900 | 0.55 | 2.0 | 27 | 32-100（I） | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 13.2
12.5
11.3 | 48
54
53 | 2900 | 0.75 | 2.0 | 32 | 32-125 | 3.5
5
6.5 | 0.97
1.39
1.8 | 22
20
18 | 40
44
42 | 2900 | 0.75 | 2.3 | 28 | 32-125A | 3.1
4.5
5.8 | 0.86
1.25
1.61 | 17.6
16
14.4 | 43 | 2900 | 0.55 | 2.3 | 28 | 32-160 | 6.5 | 5 | 32 | 44 | 2900 | 1.5 | 2.3 | 39 | 32-160A | 4 | 1.1 | 25 | 34 | 2900 | 1.1 | 2.0 | 38 | 32-160（I） | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 33.2
32
30.2 | 34
40
42 | 2900 | 2.2 | 2.0 | 4.7 | 32-200 | 4.5 | 12.5 | 50 | 32 | 2900 | 3 | 2.0 | 55 | 32-200（I） | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 50.5
50
48 | 26
33
35 | 2900 | 4 | 2.0 | 43 | 32-200A | 2.8
4
5.2 | 0.78
1.11
1.44 | 44.6
44
42.7 | 34
40
42 | 2900 | 2.2 | 2.0 | 74 | 40-100 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 13.2
12.5
11.3 | 48
54
53 | 2900 | 0.55 | 2.3 | 32 | 40-100A | 3.9
5.6
7.4 | 1.08
1.56
2.06 | 10.6
10
9 | 52 | 2900 | 0.37 | 2.3 | 32 | 40-125 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 21
20
18 | 41
46
43 | 2900 | 1.1 | 2.3 | 34 | 40-125A | 3.9
5.6
7.4 | 1.08
1.56
2.06 | 17.6
16
14.4 | 40
45
41 | 2900 | 0.75 | 2.3 | 33 | 40-160 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 33
32
30 | 35
40
40 | 2900 | 2.2 | 2.3 | 47 | 40-160A | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 29
28
26.3 | 34
39
39 | 2900 | 1.5 | 2.3 | 43 | 40-160B | 3.8
5.5
7.2 | 1.06
1.53
2.0 | 25.5
24
22.5 | 34
38
37 | 2900 | 1.1 | 2.3 | 38 | 40-200 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 51
50
48 | 26
33
32 | 2900 | 4.0 | 2.3 | 74 | 40-200A | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 45
44
42 | 26
31
30 | 2900 | 3.0 | 2.3 | 62 | 40-200B | 3.7
5.3
7.0 | 1.03
1.47
1.94 | 38
36
34.5 | 29 | 2900 | 2.2 | 2.3 | 52 | 40-250 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 82
80
74 | 24
28
28 | 2900 | 7.5 | 2.3 | 105 |
|
