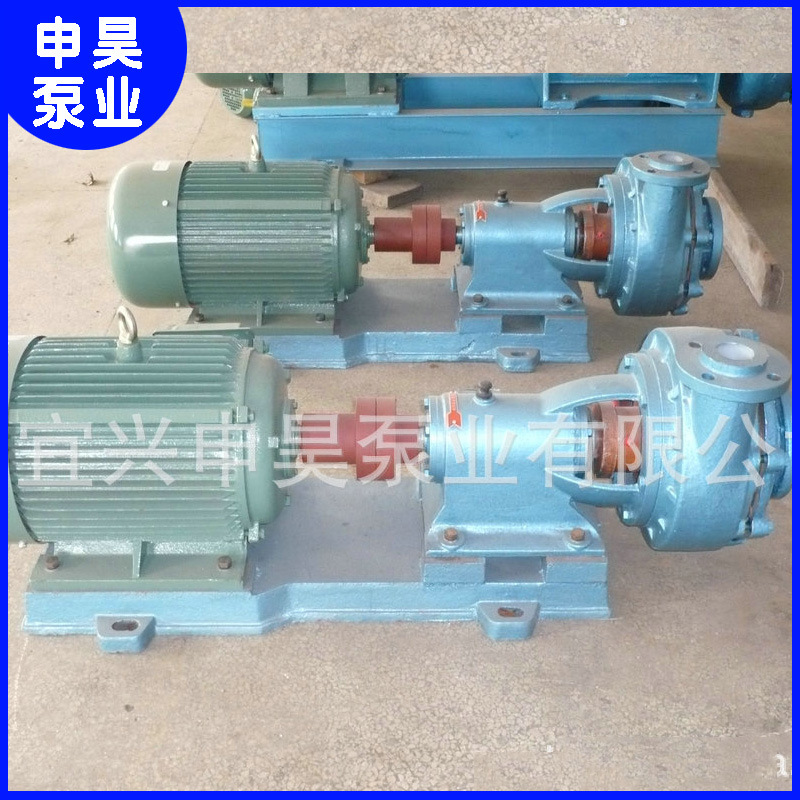

点击图片查看原图
| 品牌 | 申昊 | 型号 | FHU-G型 | 材质 | 衬氟 |
| 驱动方式 | 电动 | 原理 | 离心泵 | 性能 | 耐腐蚀 |
| 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 | 叶轮数目 | 1 |
| 叶轮结构 | 封闭式 | 适用范围 | 化工泵 | 产品别名 | 化工泵 |
| 流量 | 2600（m3/h） | 扬程 | 80（m） |
温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
如果不经过协商而直接下单，恕不发货！敬请谅解！谢谢配合！
一、概述
FHU-G型系列耐腐耐高温泵属单级单吸悬臂式离心泵，过流部件采用钢衬四氟合金。该材质是目前国际上新一代的泵用耐腐耐磨超高温料，其最突出的优点是在所有的耐腐料中它具有优异的耐磨性、耐冲击性(尤其是耐高温冲击).抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。
二、用途
①硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
②有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。
③化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
④氯碱业：盐酸、液碱、电解液等。
⑤水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
⑥钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
⑦湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
⑧煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
三、主要技术性能
①型号：FHU-G型系列耐腐耐磨耐温泵
②结构与特点：(1)耐腐耐磨耐温，一泵多用，酸碱类清液料浆均适用。
(2)泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm，该泵应用了独特衬里专利技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。
(3)叶轮分开式，闭式二种，可根据介质状况任选。
(4)密封：K型动力密封，C型机械密封。
③主要技术参数：使用温度-20℃～260℃。进口直径32mm～350mm,流量5～2600m3/h,扬程80m以内。
四、型号说明
例如:65FHU-G-ZK-B-30-50-C1
65:泵进口直径(㎜)
FHU:工程塑料卧式泵
ZK:砂浆系列
B:该泵采用B型结构，若不标注，为常规泵
30:流量(m3/h)
50:扬程(m)
C1:该泵选用C1型单端面机械密封；若不标注，一般装K型动力密封
密封形式
密封形式 | 动力密封 | 动力密封 | 填料密封 | 填料密封 | 单端面机械密封 | 双端面机械密封 |
代号 | K | K1 | T | T1 | C1 | C2 |
备注 | 不加冷却水 | 需加冷却水 | 不加冷却水 | 需加冷却水 | 不加冷却水 | 加冷却水 |
五、密封结构说明
1.K型动力密封结构简图及简介
工作原理:该密封主要由副叶轮(或副叶片)与停车密封(橡胶油封)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮(或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内)
2. T型和C型密封结构说明
六、泵结构说明
(一)、泵进口直径≤125mm时，(不含付叶轮)
(二)、泵进口直径>125mm时，(含付叶轮)
(三)、FHU-G改进型泵结构简图适用于50、65、65H、80、80H、100、100H、125八种规格
FHU-G型耐腐耐磨泵是对FHU-ZK系列泵的改进型泵(见上图)。两者之间的区别在于后者是无台阶式背叶片，前者为台阶式背叶片结构(见图中序号4）。改进后的叶轮的背叶分为二级，二级背叶片之间有凸起台阶。与之相匹配的泵也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。适用于用户选性能曲线的高压力，小流量点时的选型。简言之，经常在逼压状态(压滤机配用泵等)或者高压力输送状态下的泵，选B型泵较为合适，密封寿命可提高一倍左右。
七、性能曲线
