中开式单级双吸离心泵,中开离心泵,大流量离心泵,S型离心泵

点击图片查看原图
品牌: 工博
产品型号: S
单价: 1999.00元/件
起订: 1 件
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2014-10-09 13:57
浏览次数: 370
询价
公司基本资料信息


产品详细说明
品牌 工博 型号 S 材质 铸铁
性能 增压 扬程 0-200(m)

、S型单级双吸离心泵产品概述:

工博牌S型单级双吸离心泵是新型节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

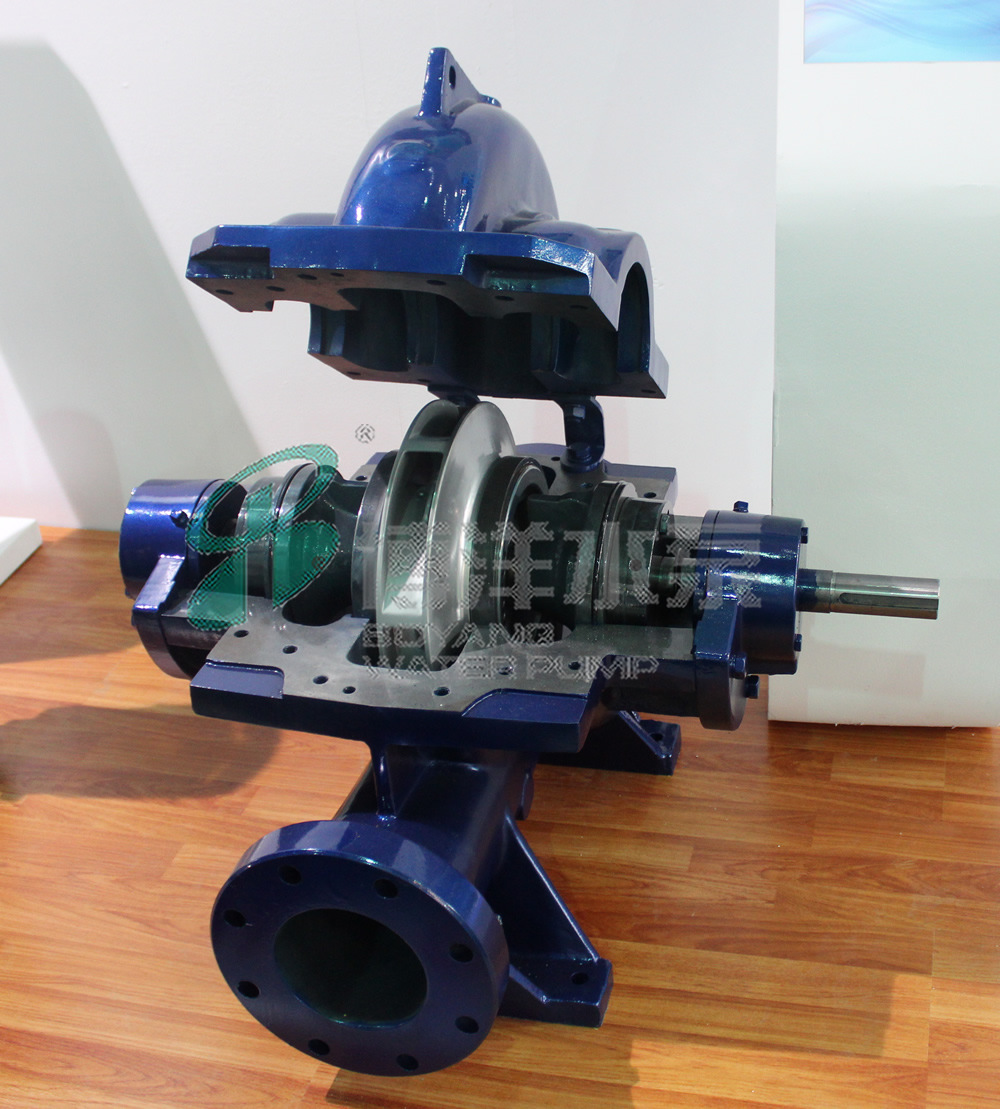

二、结构说明:

工博牌泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
   泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
   泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。
   经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
   泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。
   双吸密封环用以减少水泵压水室的水漏回吸水室。
   泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。
   轴封为软填料密封(根据用户需要可采用机械密封结构)。


三、S型单级双吸离心泵型号意义:

例如:300S58A
    300-泵入口直径(mm)
    S-单级双吸水平中开式离心清水泵
    58-设计点扬程(m)
    A-叶轮外径改变标志

四、上海华通集团博洋水泵厂S型单级双吸离心泵性能参数表:

型号(Type)流量(m3/h)扬程(m)转速(r/min)(KW)效率%必需汽蚀余量(NPSH)r
轴功率电机功率
  100S908090295030.137652.5
  100S90A727529502330642.5
  150S100160100295059.875733.5
  150S78160782950455575.53.5
  150S78A14462295033.845723.5
  150S5016050295027.337803.9
  150S50A14440295020.930753.9
  150S50B13336295018.622703.9
  200S9528095295091.711079.25.3
  200S95A27075295073.590755.3
  200S6328063295058.37582.75.8
  200S63A27046295045.155755.8
  200S4228042295038.14584.26
  200S42A27036295033.137806
  250S6548565145010913278.63
  250S65A46854145089.4110773
  250S3948539145061.57583.63.2
  250S39A46830.5145049.355793.2
  250S2448524145036.94585.83.5
  250S24A41420.3145027.637833.5
  250S1448514145021.53085.83.8
  250S14A43211145015.818.5823.8
  300S1107901101450295.7440804
  300S90790901450242.831579.64
  300S90A756781450217280744
  300S90B720671450180220734
  300S58790581450149.918084.24.4
  300S58A720491450118.6160814.4
  300S58B684431450100132804.4
  300S3279032145079.211086.84.6
  300S32A72026145060.775844.6
  300S19790191450475586.85.2
  300S19A72016145039.245805.2
  300S1279012145030.43784.85.5
  300S12A68410145023.930785.5
  350S1251260125145053471080.55.4
 350S125A11811121450462630785.4
 350S125B1098961450373500775.4
  350S75126075145030335585.25.8
  350S75A1170651450247280845.8
  350S75B1080551450197220825.8
  350S44126044145017322087.56.3
  350S44A1116361450131160846.3
  350S26126026145010213287.56.7
  350S26A111621.5, 145078.890836.7
  350S16126016145064.57585.37.1
  350S16A104413.4145048.855487.1
  500S9820209897067880079.54
  500S98A18728397054063078.54
  500S98B174674970452560784
  500S59202059970391450834.5
  500S59A187249970333400754.5
  500S59B174640970257315744.5
  500S35202035970219280884.8
  500S35A174627970151220854.8
  500S22202022970144.1185845.2
  500S22A174617970101132805.2
  500S1320201397086.2110835.7
  600S75317075970727800897.5
  600S75A288065970580630887.5
  600S47317047970465560887.5
  600S32317032970310400897.5
  600S32A288027970238280897.5
  600S22317022970223280857.5
  600S22A288018.2970168.520084.57.5
