| 类型 | 高温磁力泵 | 品牌 | 上海涌诺 | 型号 | CQB-G |
| 材质 | 不锈钢 | 原理 | 齿轮泵 | 用途 | 化工泵 |
| 泵轴位置 | 卧式 | 性能 | 不阻塞 | 叶轮数目 | 单级 |
| 适用范围 | 离心泵 | 流量 | 1.9（m3/h） | 扬程 | 22（m） |
| 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎
CQB- G型高温保温泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列泵适用于输送高温介质，温度≤300℃。二、高温磁力驱动泵型号意义
CQB-G系列高温磁力驱动泵性能参数:
CQB-G系列高温磁力驱动离心泵结构图：
CQB-G系列高温磁力驱动离心泵外形和安装尺寸:

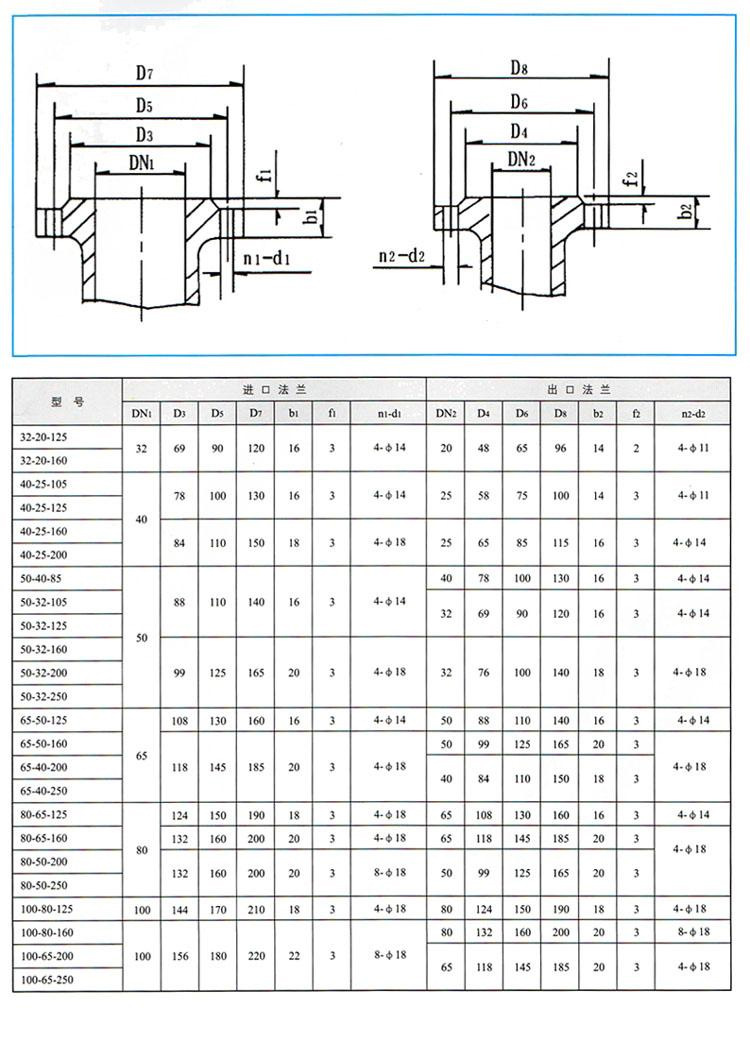

CQB-G系列高温磁力驱动离心泵进出口法兰尺寸：
型 号 | 口径 | 流量 | 扬程m | 气蚀余粮 | 电机功率 | 转速 | 电压 | |
进口(mm) | 出口(mm) | |||||||
CQB32-20-125G | 32 | 20 | 3.2 | 20 | 4.5 | 1.5 | 2900 | 380 |
CQB32-20-160G | 32 | 20 | 3.2 | 32 | 4.5 | 2.2 | 2900 | 380 |
CQB40-25-125G | 40 | 25 | 6.3 | 20 | 4.5 | 2.2 | 2900 | 380 |
CQB40-25-160G | 40 | 25 | 6.3 | 32 | 4.5 | 3 | 2900 | 380 |
CQB40-25-200G | 40 | 25 | 6.3 | 50 | 4.5 | 5.5 | 2900 | 380 |
CQB50-32-125G | 50 | 32 | 12.5 | 20 | 4.0 | 3 | 2900 | 380 |
CQB50-32-160G | 50 | 32 | 12.5 | 32 | 4.0 | 4 | 2900 | 380 |
CQB50-32-200G | 50 | 32 | 12.5 | 50 | 4.0 | 7.5 | 2900 | 380 |
CQB50-32-250G | 50 | 32 | 12.5 | 80 | 4.0 | 15 | 2900 | 380 |
CQB65-50-125G | 65 | 50 | 25 | 20 | 4.0 | 5.5 | 2900 | 380 |
CQB65-50-160G | 65 | 50 | 25 | 32 | 4.0 | 7.5 | 2900 | 380 |
CQB65-40-200G | 65 | 40 | 25 | 50 | 4.0 | 15 | 2900 | 380 |
CQB65-40-250G | 65 | 40 | 25 | 80 | 4.0 | 22 | 2900 | 380 |
CQB80-65-125G | 80 | 65 | 50 | 20 | 3.5 | 7.5 | 2900 | 380 |
CQB80-65-160G | 80 | 65 | 50 | 32 | 3.5 | 15 | 2900 | 380 |
CQB80-50-200G | 80 | 50 | 50 | 50 | 3.5 | 22 | 2900 | 380 |
CQB80-50-250G | 80 | 50 | 50 | 80 | 3.5 | 37 | 2900 | 380 |
CQB100-80-125G | 100 | 80 | 100 | 20 | 3.2 | 15 | 2900 | 380 |
CQB100-80-160G | 100 | 80 | 100 | 32 | 3.2 | 22 | 2900 | 380 |
CQB100-65-200G | 100 | 65 | 100 | 50 | 3.2 | 37 | 2900 | 380 |
CQB100-65-250G | 100 | 65 | 100 | 80 | 3.2 | 55 | 2900 | 380 |
CQB-G高温磁力泵常见故障及排除方法：
| 故障形式 | 产 生 原 因 | 排 除 方 法 |
| 泵不出水 | 1.水泵反转2.进水管道漏气3.泵腔蓄水不足4.电压太高，启动时联轴器打滑5.吸程太高6.阀门没有打开 | 1.改变电机接线2.杜绝漏气3.增加蓄水量4.调正电压5.降低泵安装位置6.校正或更改阀门 |
| 流量不足 | 1.吸入管径太小或淤塞2.叶轮流道阻塞3.扬程过高4.转速不够 | 1.调换或清洗进水管2.清洗叶轮3.开大出水阀4.恢复额定转速 |
| 扬程过低 | 1．流量过大2．转速太低 | 1.关小出水阀2.恢复额定转速 |
| 噪音太大 | 1.泵轴严重磨损2．轴承严重磨损3.外磁钢或内磁钢与隔离套接触4.密封环与叶轮研磨5.冷却箱内滚动轴承磨损 | 1.更换泵轴2.更换轴承3.拆除泵头重新组装4.更换止推环、密封环5.更换滚动轴承 |
| 漏 液 | 型密封圈损坏 | 更换O型密封圈 |
