点击图片查看原图
| 类型 | 不锈钢磁力泵 | 品牌 | 上海涌诺 | 型号 | CQ |
| 材质 | 不锈钢 | 原理 | 齿轮泵 | 用途 | 化工泵 |
| 泵轴位置 | 卧式 | 性能 | 不阻塞 | 叶轮数目 | 单级 |
| 适用范围 | 磁力泵 | 流量 | 1.2（m3/h） | 扬程 | 5（m） |
| 吸入口径 | 14（mm） | 排出口径 | 10（mm） |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎

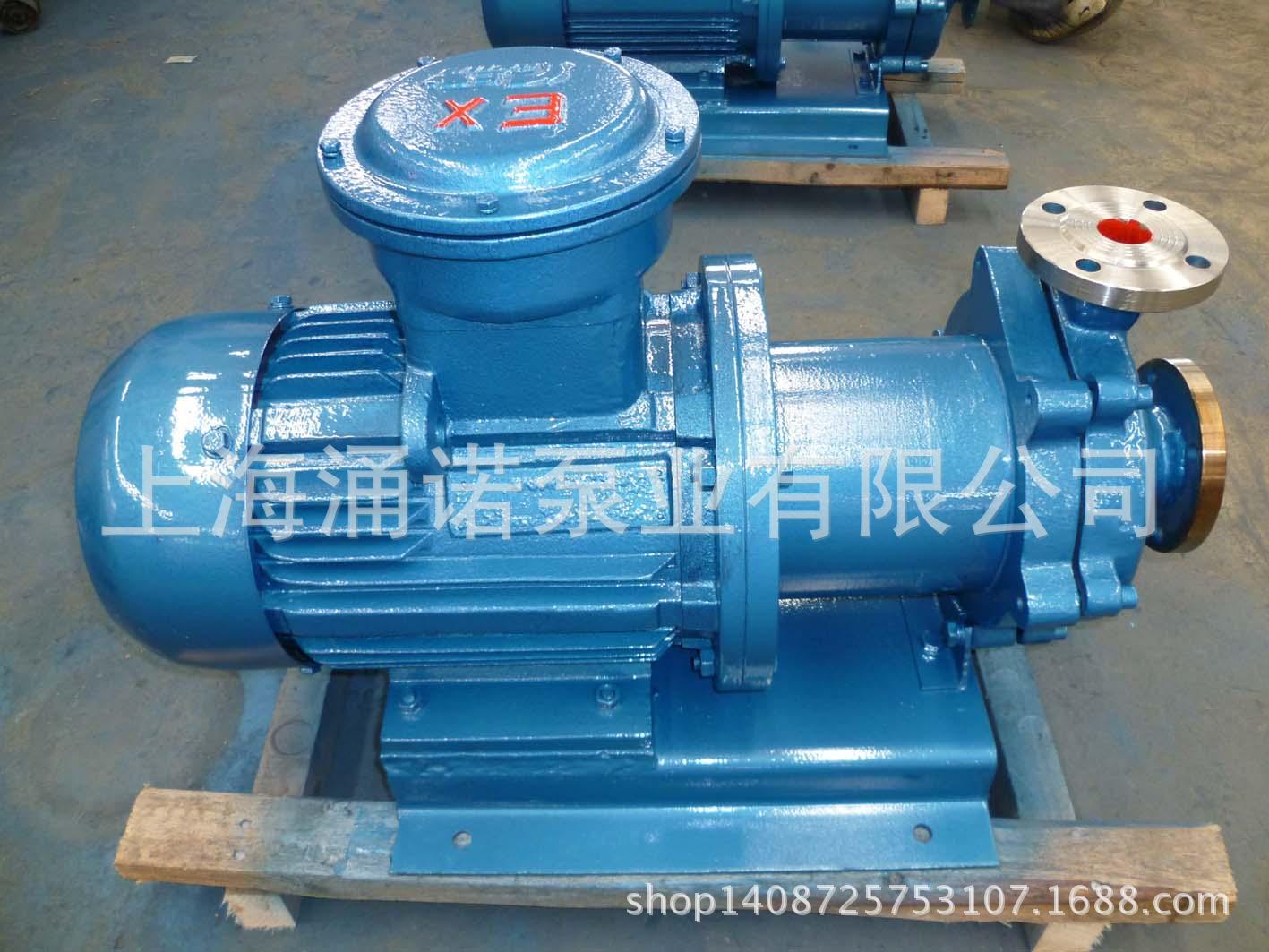

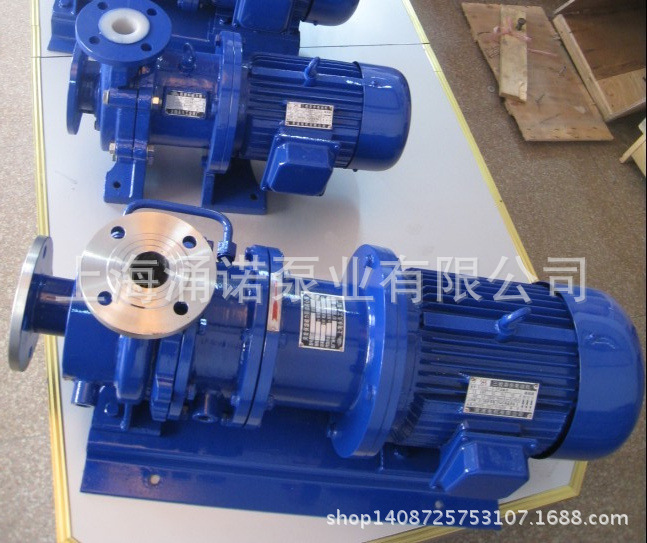

一、概 述
CQ不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的CQ系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。
二、用 途
CQ系列不锈钢磁力泵的过流部件采用不锈钢（304、316、316L）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的最佳选择。适用温度：-20℃～100℃。
三、防漏设计
以静密封取代动密封，利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
四、操作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。
五、磁力泵型号意义
六、不锈钢磁力泵规格及参数：
| 型号 | 软管式接口 | 流量 (m3/h) | 扬程 (m) | 电机功率(KW) | 电压V | |
| 进口 | 出口 | |||||
| 14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 |
| 16CQ-8 | 16 | 12 | 1.5 | 8 | 0.18 | 220/380 |
| 20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 |
| 25CQ-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 |
| 32CQ-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 |
| 32CQ-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 |
| 40CQ-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
| 40CQ-32 | 40 | 32 | 12 | 32 | 4 | 380 |
| 50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 |
| 50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 |
| 50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 |
| 65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 |
| 65CQ-32 | 65 | 50 | 27 | 32 | 7.5 | 380 |
| 80CQ-32 | 80 | 65 | 51 | 32 | 11 | 380 |
| 50CQ-50 | 80 | 65 | 51 | 50 | 15 | 380 |
| 100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 |
| 100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 |
| 注:表中16CQ-8---100CQ-50都可配防爆电机 | ||||||
不锈钢磁力泵,CQ型磁力驱动泵,CQ型磁力泵一、CQ型不锈钢磁力泵产品概述CQ型不锈钢磁力泵是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。二、CQ型不锈钢磁力泵主要材料及用途CQ型磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。CQ型磁力驱动泵可广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。三、CQ型不锈钢磁力泵型号意义例如：40CQ-20P
40-泵进口直径(mm)
CQ-磁力驱动泵
20-工作扬程(m)
P-材质为不锈钢四、CQ型不锈钢磁力泵性能参数表六、CQ型不锈钢磁力泵安装尺寸表
型号 | 口径(mm | 流量(m3/h) | 扬程(m | 汽蚀余量(npsh)rm | 电机功率(kw) | 转速(r/min | 电源电压(v | |
进口 | 出口 | |||||||
14cq-5 | 14 | 10 | 1.2 | 5 | 6.0 | 0.12 | 2900 | 220/380 |
16cq-8 | 16 | 12 | 1.8 | 8 | 6.0 | 0.18 | 220/380 | |
20cq-12 | 20 | 12 | 3 | 12 | 6.0 | 0.37 | 380 | |
25cq-15 | 25 | 20 | 5.4 | 15 | 6.0 | 1.10 | 380 | |
32cq-15 | 32 | 25 | 6.6 | 15 | 6.0 | 1.10 | 380 | |
32cq-25 | 32 | 25 | 4.8 | 25 | 5.5 | 1.10 | 380 | |
40cq-20 | 40 | 32 | 10.8 | 20 | 4.0 | 2.2 | 380 | |
40cq-32 | 40 | 32 | 11.5 | 32 | 4.0 | 4 | 380 | |
50cq-25 | 50 | 40 | 14.4 | 25 | 4.0 | 4 | 380 | |
50cq-40 | 50 | 40 | 13.2 | 40 | 4.0 | 4 | 380 | |
50cq-50 | 50 | 32 | 7.8 | 50 | 4.0 | 5.5 | 380 | |
65cq-25 | 65 | 50 | 16.8 | 25 | 4.0 | 5.5 | 380 | |
65cq-32 | 65 | 50 | 27 | 32 | 4.0 | 7.5 | 380 | |
七、CQ型不锈钢磁力泵安装和使用
1、不锈钢磁力泵应水平安装，不宜竖立，塑料磁力泵泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、不锈钢磁力泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。4、检查电机旋转方向是否与磁力泵转向标记一致。
5、不锈钢磁力泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6、不锈钢磁力泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
八、CQ型不锈钢磁力泵使用注意事项
1、因不锈钢磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、不锈钢磁力泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。的使用温度<60℃，不锈钢磁力泵的使用温度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。6、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。
九、不锈钢磁力泵故障原因及排除方法
不锈钢磁力泵故障形式 | 不锈钢磁力泵故障产生原因 | 不锈钢磁力泵故障排除方法 |
不锈钢磁力泵不出水 | 1、反转 | 改变电机接线 |
2、进水管道漏气 | 杜绝漏气 | |
3、泵腔蓄水太少 | 增加蓄水量 | |
4、电压太高，启动时联轴器打滑 | 调正电压 | |
5、吸程太高 | 降低砂安装位置 | |
不锈钢磁力泵流量不足 | 1、吸入管径太小 | 调换进水管 |
2、泵叶轮流道阻塞 | 清洗叶轮 | |
3、扬程过高 | 开大出水阀 | |
4、转速太低 | 恢复额定转速 | |
不锈钢磁力泵扬程过低 | 1、流量过大 | 关小出水阀 |
2、转速太低 | 恢复额定转速 | |
不锈钢磁力泵噪音太大 | 1、轴严重磨损 | 更换泵轴 |
2、轴套严重磨损 | 更换轴套 | |
3、驱动磁钢杯与隔离套接触 | 拆除泵头重新组装 | |
不锈钢磁力泵漏液 | o型密封圈损坏 | 更换o型密封圈 |
CQ型磁力驱动泵安装和使用
1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝 上。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
CQ型磁力驱动泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向 窜动1.5～2mm时，应 更换轴承和轴向动环。
