| 品牌 | 涌诺 | 型号 | PW | 材质 | 不锈钢 |
| 性能 | 不阻塞 | 原理 | 齿轮泵 | 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 | 排出口径 | 50（mm） | 扬程 | 20（m） |
| 转速 | 2900（r/m） | 功率 | 3000（w） | 效率 | 500 |
| 流量 | 25（m3/h） | 叶轮结构 | 20 | 叶轮数目 | 18 |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎

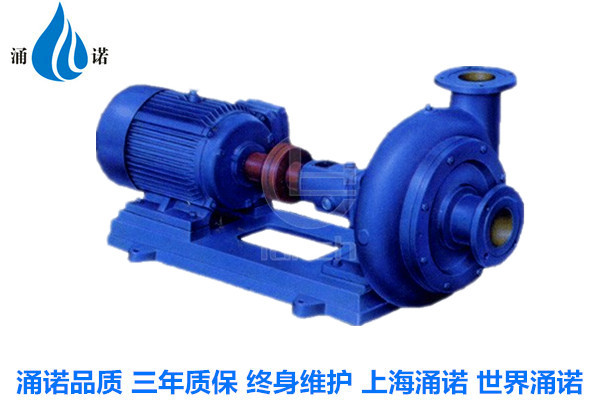

【PW型卧式污水泵】产品概述：
PW、PWF型卧式污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该污水泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司污水泵产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)
【PW型卧式污水泵】型号意义：
PW型卧式污水泵】技术参数：
流量：36-180m3/h；
扬程：8.5-48.5m；
电机功率：4-30KW；
转速：960-2950r/min；
口径：φ65-φ100；
介质温度：≤100℃。
【PW型卧式污水泵】使用范围：
1、PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。
2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。
【PW型卧式污水泵】性能参数：
序号 | 型号 | 流量 | 扬程 | 转速 | 功率(kW) | ||
m3/h | L/s | 轴功率 | 功率 | ||||
1 | 50PW-65 50PWF-65 | 14.5 | 4 | 16 | 1440 | 2.47 | 4 |
2 | 50PW-65 50PWF-65 | 25 | 6.94 | 32 | 2900 | 3.35 | 4 |
3 | 80PW-100 80PWF-100 | 56 | 15.5 | 13.5 | 1440 | 4.1 | 5.5 |
4 | 80PW-100 80PWF-100 | 90 | 25 | 26 | 2900 | 7 | 11 |
5 | 100PW-125 100PWF-125 | 100 | 27.8 | 12.5 | 1440 | 5.7 | 7.5 |
6 | 21/2PW | 60 | 16.6 | 9.5 | 1440 | 2.5 | 4 |
7 | 21/2PW | 90 | 25 | 26 | 2920 | 11 | 15 |
8 | 21/2PW | 90 | 25 | 43 | 2940 | 17 | 22 |
9 | 4PW | 100 | 27.8 | 11 | 960 | 4.7 | 7.5 |
10 | 4PW | 160 | 44.4 | 25.5 | 1460 | 18 | 30 |
11 | 6PW | 300 | 83.3 | 14 | 980 | 17 | 30 |
12 | 6PW | 350 | 97 | 27 | 1450 | 42 | 55 |
13 | 8PW | 500 | 139 | 13 | 730 | 29 | 45 |
14 | 8PW | 550 | 153 | 25 | 980 | 59.5 | 75 |
15 | 10PW | 800 | 222 | 13.5 | 730 | 40.2 | 75 |
16 | 10PW | 1000 | 278 | 25 | 980 | 92 | |
【PW型卧式污水泵】安装尺寸图：
泵型号 | 底座型号 | 电机 号 | 外型及安装尺寸 | ||||||||||||||||||
L1 | L2 | L | B1 | B | H1 | H2 | h | H1 | H2 | H | B1 | a | f | X | L4 | L5 | N-d | L6 | |||
2½pw | 2½PW-y112M-4 | y112M-4 | 125 | 534 | 779 | 385 | 445 | 35 | 180 | 470 | 265 | 270 | 423 | 190 | 160 | 411 | 17 | 4-Φ24 | 350 | ||
2½PW-y160M-4 | y160M-4 | 155 | 575 | 885 | 430 | 490 | 385 | 495 | 255 | 4-Φ24 | |||||||||||
2½PW-y180M-4 | y180M-4 | 122 | 700 | 942 | 420 | 480 | 40 | 490 | 430 | 290 | 540 | 285 | 4-Φ24 | ||||||||
4PW | 4PW-y160M-6 | y160M-6 | 145 | 590 | 890 | 430 | 490 | 40 | 180 | 586 | 385 | 280 | 505 | 255 | 214 | 444.5 | 16 | 4-Φ24 | 400 | ||
4PW-y200l1-4 | y200l1-4 | 145 | 670 | 1025 | 536 | 596 | 600 | 475 | 300 | 575 | 310 | 4-Φ24 | |||||||||
【PW型卧式污水泵】安装：
1) 清除底座油戚及污垢，把底座放在地基上。
2) 用水平仪检查底座水平，允许用锲铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干涸后，检查底座和地脚螺栓是否松动，合适后拧紧螺母，重新检查水平。
5) 清理底座的支持平面及水泵和电机脚平面，然后把泵与电机装上底座。
6) 检查水平与电机中心是否一致，不一致可用薄铁片调整使其同心（薄铁片不得多于3片），联轴器间应留有2-3mm间隙。
测量联轴器外园上、下、左、右其差值不得超过0.1mm，两联轴器端面间咪在园周上最大与最小间隙差不得超过0.3mm,泵外形及安装尺寸见图4表5.
【PW型卧式污水泵】装配与拆卸：
先检查各另、部件有无存在影响装配的缺陷，然后将其擦洗干净后，方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端，一起装入轴承箱，然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧，然后装上泵体和泵盖。
拆卸与装配须序相反。

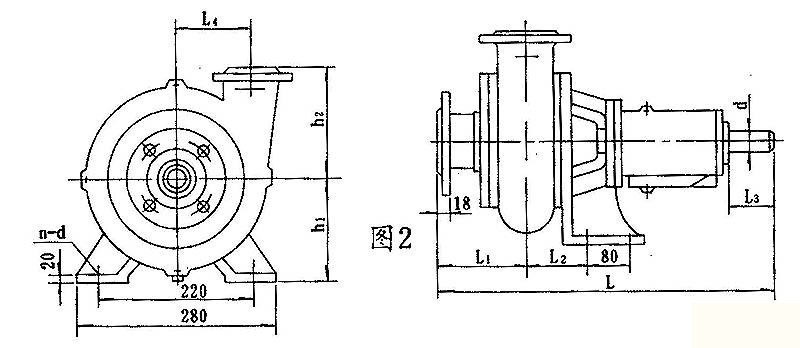

外型尺寸 图2
产品型号 | |||||||||
L1 | L2 | L | L3 | d | L4 | h1 | h2 | n-d | |
2½PW | 160 | 105 | 571 | 46 | Φ30 | 122.5 | 180 | 200 | 4-Φ19 |
4PW | 214 | 122.5 | 658.5 | 58 | Φ5 | 190 | 180 | 200 | |
泵的进口法兰连接尺寸 图3
产品型号 | 吸入口法兰 | 排出口法兰 | ||||||||||||
DN1 | d1 | D12 | D1 | f1 | b1 | N-d01 | DN2 | d2 | D12 | D2 | f2 | b2 | n-d02 | |
2½PW | 80 | 125 | 150 | 185 | 3 | 18 | 4-Φ18 | 70 | 110 | 130 | 160 | 3 | 18 | 4-Φ14 |
4PW | 100 | 145 | 170 | 205 | 100 | 145 | 170 | 205 | 4-Φ18 | |||||
泵的进出口锥管连接尺寸 图3
产品型号 | 吸入口法兰 | 排出口法兰 | ||||||||||||
DN1 | d1 | D12 | D1 | f1 | b1 | N-d01 | DN2 | d2 | D12 | D2 | f2 | b2 | n-d02 | |
2½PW | 100 | 158 | 180 | 220 | 3 | 20 | 4-Φ17.5 | 80 | 135 | 160 | 190 | 3 | 22 | 4-Φ18 |
4PW | 200 | 255 | 280 | 315 | 22 | 4-Φ18 | 150 | 212 | 240 | 285 | 26 | 14-Φ17.5 | ||
