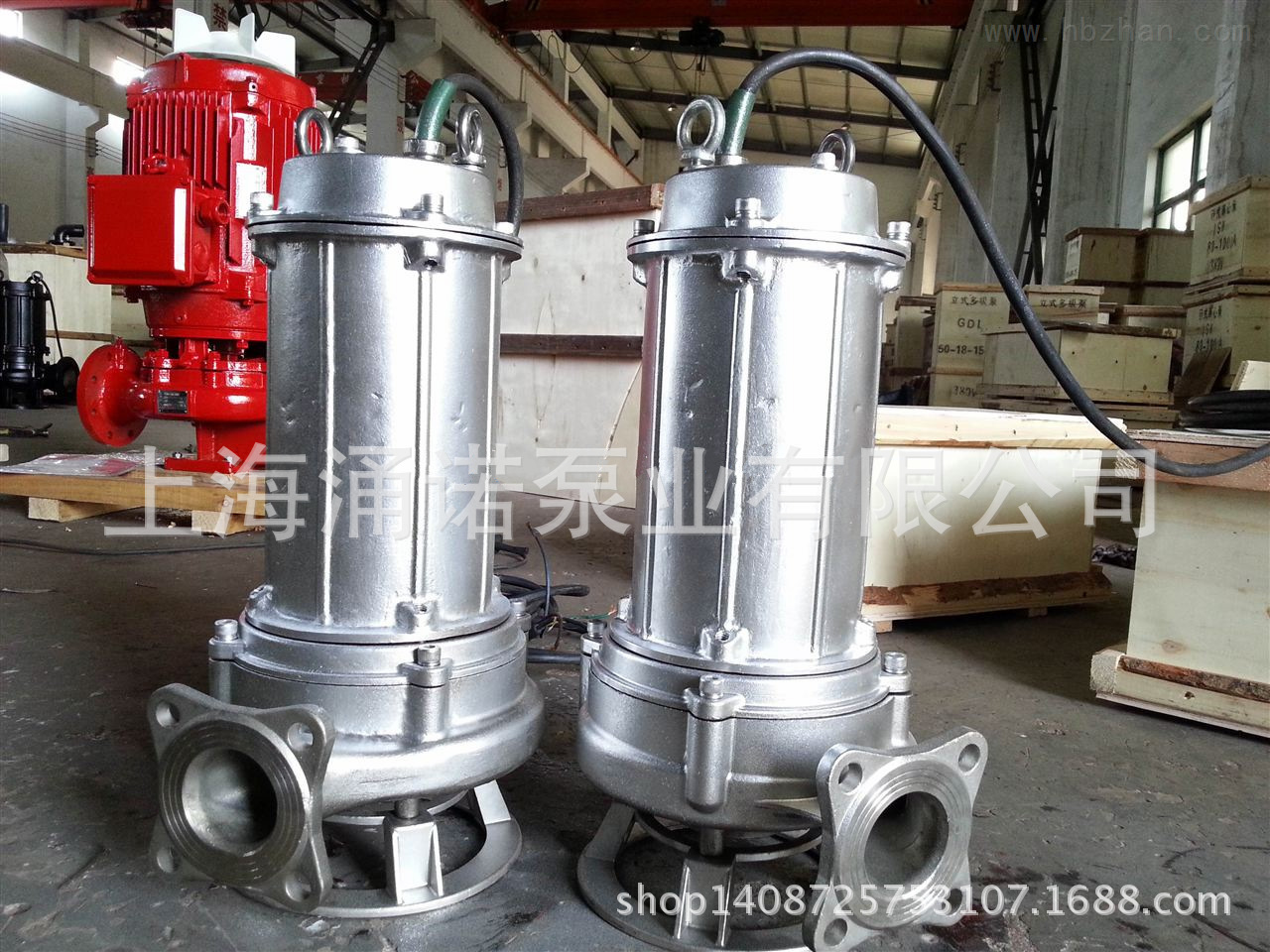

QWP不锈钢排污泵/不锈钢潜水排污泵/立式潜水排污泵

点击图片查看原图

品牌：	涌诺
产品型号：	QWP
单价：	1700.00元/件
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2014-09-21 01:24
浏览次数：	874

公司基本资料信息

上海涌诺泵业有限公司
已缴纳 0.00 元保证金
联系人施苗苗(女士) 总经理
会员 [当前离线] [加为商友] [发送信件]
电话86 021 50393961
手机18521033303
地区上海
地址中国上海市浦东新区张江高科张江工业园

产品详细说明

品牌	涌诺	型号	QWP	材质	不锈钢
性能	不阻塞	原理	滑片泵	泵轴位置	边立式
叶轮吸入方式	单吸式	排出口径	50（mm）	扬程	20（m）
转速	2900（r/m）	功率	3000（w）	效率	50
流量	20（m3/h）	叶轮结构	5	叶轮数目	10

QQ图片20140823101445

有好的产品、才有好的市场

精心、细心“涌诺”品质让您放心

涌诺品质、承诺一言九鼎

undefined

涌诺联系我们
undefined

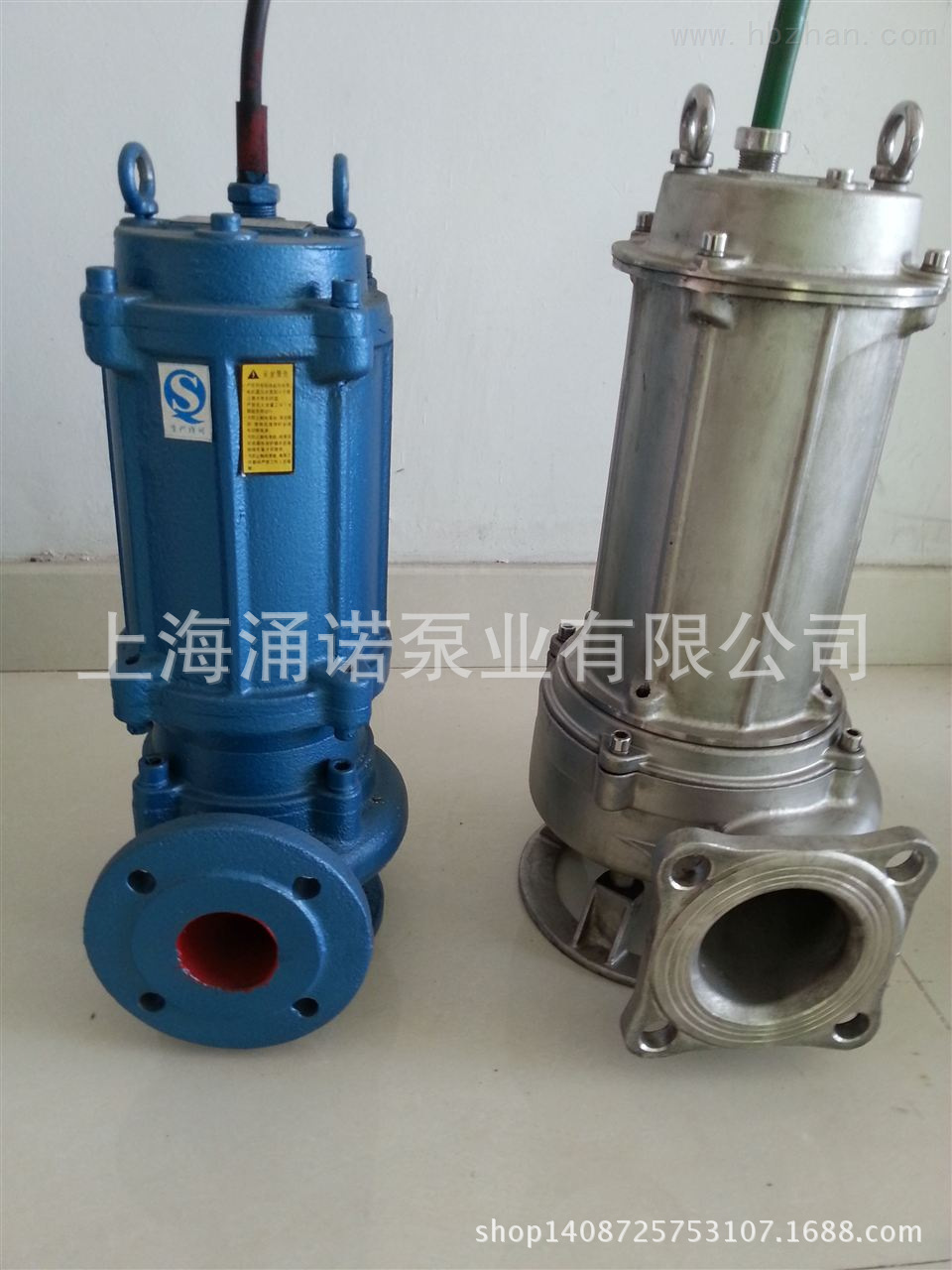

QWP不锈钢排污泵1

QWP不锈钢排污泵概述

QWP不锈钢排污泵用途广泛,不受使用条件及范围所局限,特别适用于经常移动或临时急用场合。它不用固定安装,只要套上橡胶管或接上管子,将泵放水底摆平即可,但必须配安全控制箱,确保安全。具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。

QWP不锈钢排污泵整机选用不锈钢材质，满足介质具有腐蚀性的场合，无堵塞、自动耦合安装、配备电机监视系统、具有漏水保护功能。

QWP不锈钢排污泵特点

1、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
2、QWP不锈钢排污泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
3、采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
4、机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上
5、可根据用户需要配备全自动安全保护控制柜，对潜水泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
6、浮球开关可以根据所需液变化，自动控制排污泵的起动与停止，不需专人看管，使用极为方便。
7、可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
8、能够在全扬程范围内使用，而保证电机不会过载。
9、有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

QWP不锈钢排污泵型号意义

undefined

QWP不锈钢排污泵应用范围：

QWP不锈钢排污泵应用在住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。养殖场污水排放及农村农田灌溉。勘探矿山及水处理设备配套。代替肩挑人担，吸送河泥。企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。使用条件水温≤60℃，液体PH值为4～10。

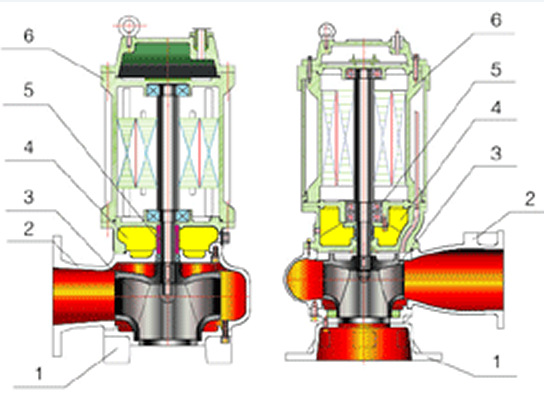

QWP不锈钢排污泵结构图

undefined

1、底座 2、泵体 3、叶轮 4、油室 5、机械密封 6、清水电机

QWP不锈钢排污泵性能参数

由于格式和文字的限制、更多尺寸无法列出、如需更多尺寸和参数请来电咨询我公司相关人员

故常排除方法：

QW（WQ)潜水式无堵塞排污泵（结构图）:

一、结构说明

WQ型潜水式无堵塞排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。

电机定子8：采用B级或F级绝缘。

漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：与叶轮配用，使得泵具有高的效率。

密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以最佳效率运行。

二、QW（WQ）潜水式无堵塞排污泵（结构图）

undefined

QW潜水式无堵塞排污泵（安装尺寸）:

undefined

型号	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
50QW18-30-3.0	125	370	225	240	630
50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
80QW40-7-2.2	165	490	325	310	700
80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
125QW130-15-11	225	740	470	420	960
125QW130-20-15	225	740	470	420	960
150QW145-9-7.5	225	770	480	420	850
150QW180-15-15	225	780	480	470	960
150QW180-20-18.5	225	780	480	470	1020
150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
300QW800-15-55	400	1200	800	600	2040
300QW600-20-55	400	1200	800	600	2050
300QW800-20-75	400	1200	800	600	2100
300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
400QW1500-10-75	510	1480	1100	700	2100
400QW2000-15-132	510	1480	1100	700	2500
400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860
