| 品牌 | 涌诺 | 型号 | WQ | 材质 | 不锈钢 |
| 性能 | 不阻塞 | 原理 | 滑片泵 | 泵轴位置 | 边立式 |
| 叶轮吸入方式 | 双吸式 | 排出口径 | 65（mm） | 扬程 | 20（m） |
| 转速 | 2900（r/m） | 功率 | 3000（w） | 效率 | 500 |
| 流量 | 25（m3/h） | 叶轮结构 | 5 | 叶轮数目 | 20 |
有好的产品、才有好的市场
精心、细心“涌诺”品质让您放心
涌诺品质、承诺一言九鼎
一、WQ型系列无堵塞潜水排污泵产品概述：
WQ型无堵塞排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、WQ型系列无堵塞潜水排污泵产品特点：
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
7、WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
8、能够在全扬程内使用，而保证电机不会过载。
9、有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
三、WQ型系列无堵塞潜水排污泵主要用途：
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

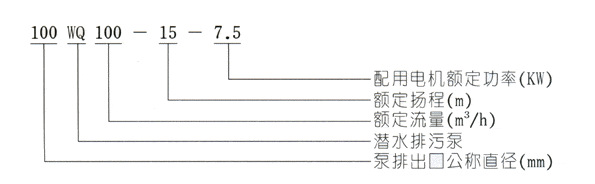

四、WQ型系列无堵塞潜水排污泵型号意义：
五、WQ/QW潜水排污泵产品结构特点
| 1 | 配全自动安全保护控制柜的泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵保护。 |
2 | 电机定子采用B级和F级绝缘，内装热保护传感器。 | |
3 | 根据使用场合口径为2 00以上的泵，可根据用户需要采用外循环冷却系统，能保证水泵在水池的最低水位正常运转。 | |
4 | 油室内装有漏水检测探头，当机械密封损坏后，水进入油室，探头发生信号由控制系统对泵实施保护。 | |
5 | 双端面机械密封保证水泵可靠运行。 | |
6 | 独特的叶轮，具有很大的流道，能够通过大的物料及纤维垃圾。 | |
7 | 泵叶轮与泵体之间装有可更换的耐磨圈，以保证泵以 最佳效率运行 |
六、WQ型系列无堵塞潜水排污泵性能参数：
序 号 | 型 号 | 口径 mm | 流量 m3/h | 扬程 m | 功率 KW | 转速 r/min | 效率 % |
1 | 25 WQ 8-22-1.1 | 25 | 8 | 22 | 1.1 | 2900 | 38.5 |
2 | 32 WQ 12-15-1.1 | 32 | 12 | 15 | 1.1 | 2900 | 40 |
3 | 40 WQ 15-15-1.5 | 40 | 15 | 15 | 1.5 | 2900 | 45.1 |
4 | 40 WQ 15-30-2.2 | 40 | 15 | 30 | 2.2 | 2900 | 48 |
5 | 50 WQ 20-7-0.75 | 50 | 20 | 7 | 0.75 | 2900 | 54 |
6 | 50 WQ 10-10-0.75 | 50 | 10 | 10 | 0.75 | 2900 | 56 |
7 | 50 WQ 20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 | 55 |
8 | 50 WQ 15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 | 56 |
9 | 50 WQ 25-20-2.2 | 50 | 25 | 20 | 2.2 | 2900 | 56 |
10 | 50 WQ 18-30-3 | 50 | 18 | 30 | 3 | 2900 | 58 |
11 | 50 WQ 25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
12 | 50 WQ 20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
13 | 65 WQ 25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 | 52 |
14 | 65 WQ 37-13-3 | 65 | 37 | 13 | 3 | 2900 | 55 |
15 | 65 WQ 25-30-4 | 65 | 25 | 30 | 4 | 2900 | 58 |
16 | 65 WQ 30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
17 | 65 WQ 35-50-11 | 65 | 35 | 50 | 11 | 2900 | 60 |
18 | 65 WQ 35-60-15 | 65 | 35 | 60 | 15 | 2900 | 63 |
19 | 80 WQ 40-7-2.2 | 80 | 40 | 7 | 2.2 | 1450 | 52 |
20 | 80 WQ 43-13-3 | 80 | 43 | 13 | 3 | 2900 | 50 |
21 | 80 WQ 40-15-4 | 80 | 40 | 15 | 4 | 2900 | 57 |
22 | 80 WQ 65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
23 | 100 WQ 80-10-4 | 100 | 80 | 10 | 4 | 1450 | 62 |
24 | 100 WQ 110-10-5.5 | 100 | 110 | 10 | 5.5 | 1450 | 66 |
25 | 100 WQ 100-15-7.5 | 100 | 100 | 15 | 7.5 | 1450 | 67 |
26 | 100 WQ 80-20-7.5 | 100 | 80 | 20 | 7.5 | 1450 | 68 |
27 | 100 WQ 100-25-11 | 100 | 100 | 25 | 11 | 1450 | 65 |
28 | 100 WQ 100-30-15 | 100 | 100 | 30 | 15 | 1450 | 66 |
29 | 100 WQ100-35-18.5 | 100 | 100 | 35 | 18.5 | 1450 | 65 |
30 | 125 WQ 100-15-11 | 125 | 100 | 15 | 11 | 1450 | 62 |
31 | 125 WQ 130-20-15 | 125 | 130 | 20 | 15 | 1450 | 63 |
32 | 150 WQ 145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 | 63 |
33 | 150 WQ 180-15-15 | 150 | 180 | 15 | 15 | 1450 | 65 |
34 | 150 WQ 180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 | 75 |
35 | 150 WQ 180-25-22 | 150 | 180 | 25 | 22 | 1450 | 76 |
36 | 150 WQ 130-30-22 | 150 | 130 | 30 | 22 | 1450 | 75 |
由于格式文字数量的限制、很多尺寸不能一一列出、如有需要更多的尺寸请联系我公司相关联系人
WQ型潜水排污泵·产品特点 WQ型潜水排污泵结构图:
|
