| 品牌 | 焦作研发泵业 | 型号 | ZGB系列渣浆泵 | 用途 | 杂质泵 |
| 驱动方式 | 电动 | 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 |
| 叶轮结构 | 敞开式叶轮 | 性能 | 耐腐蚀 | 叶轮数目 | 多级 |
| 流量 | 55.18～1919（m3/h） | 扬程 | 24.1～95.5（m） | 转速 | 1480（rpm） |
| 轴功率 | 77.6（kW） | 吸入口径 | 100（mm） | 排出口径 | 80（mm） |
产品概述
ZGB (P)系列渣浆泵是我厂自行开发研制的新型渣浆泵，该系列渣浆泵具有结构合理、效率高、运行可靠和维修方便等特点，可广泛用于电力、冶金、矿山、煤炭、建材、化工等工业部门输送含有磨蚀性或腐蚀性的渣浆。特别是电厂灰渣的输送，是除灰除渣的理想用泵。
ZGB (P)系列渣浆泵在允许的工作压力范围内可以多级串联使用，其允许最大的工作压力为3. 6MPa。
结构说明
ZGB (P)系列渣浆泵为卧式、单级、单吸、悬臂双泵壳离心式渣浆泵从传动端方向看，泵为顺时针方向旋转。
ZGB与ZGB (P)型渣浆泵的过流部件可以互换，外形安装尺寸完全相同，只有轴承型式不同。ZGB (P)系列渣浆泵的传动部分采用水平中开式稀油润滑托架，并设有内外两组水冷却系统。
ZGB (P)系列渣浆泵的轴封型式有两种：付叶轮加填料组合式密封和填料式密封两种，两种密封形式的轴封水量见下表。当采用填料密封时，轴承水压力一般应高于泵出口压力3.5×IGMPa：当采用付叶轮加填料组合式密封时，各级泵的轴封水压力按下式计算：
P轴封水≥HI+H2+ +0. 7Hi
式中：P轴封水为轴封水压力(MPa)，H1、H2、Hi、分别为一级、二级、i级泵压力(MPa)。

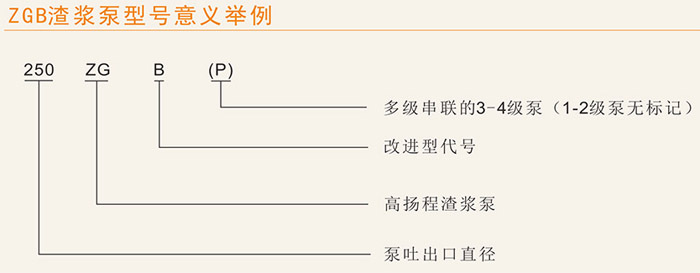

型号意义

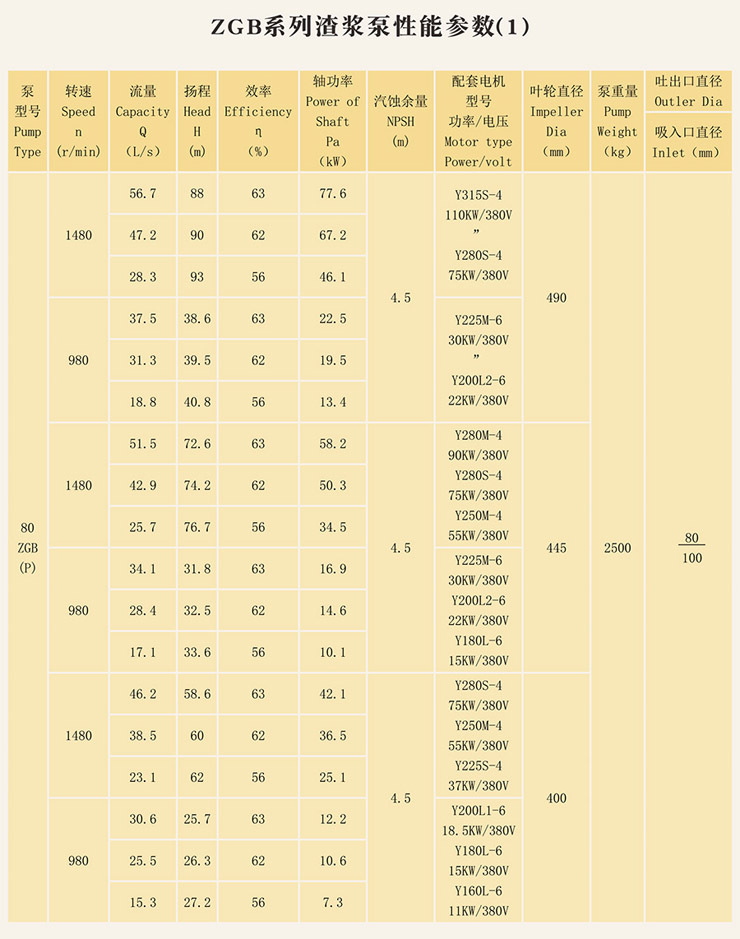

技术参数

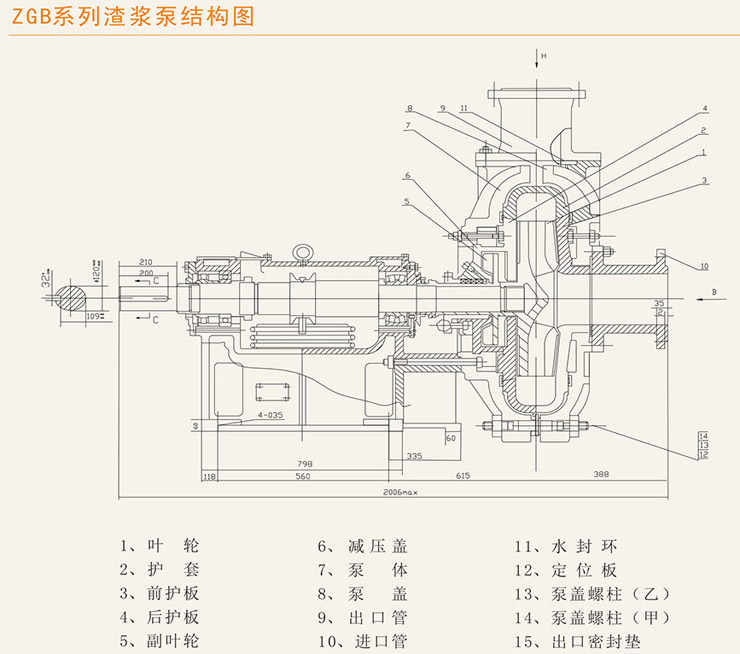

结构图
