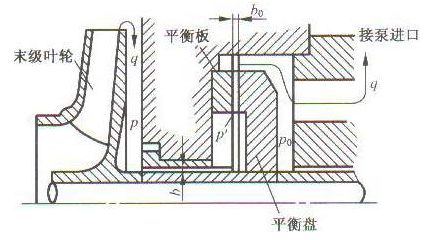

多级泵平衡盘结构图
多级泵轴向力平衡措施：
1、采用双吸式叶轮
由于双吸式叶轮两侧对称所受压力相等，故轴向力可以达到平衡，但由于铸造上偏差和两侧口环磨损不同，仍有残留不平衡轴向力存在，须由轴承来承受。在使用中采用双吸式叶轮，不仅是为了平衡轴向力，而且也是为了综合考虑增大流量。
2、开平衡孔或装平衡管
在叶轮后盖板和吸入口对应的地方沿圆周开几个平衡孔，使该外流体能流进叶轮入口，是叶轮两侧液体达到平衡，同时在叶轮后盖板和泵壳之间，添设口环，其直径与前盖板口环直径相同，而且液体流经平衡孔时存在压力降，前后盖板的压力降不能完全消除，仍有10%~15%的轴向力未能平衡，为了平衡轴向力靠轴承来平衡。此外,采用这种方法由于漏回吸入口的液体方向与吸入液体方向相反，是吸入液体的均匀性受到破坏，从而使泵的效率有所降低。此法的优点是结构简单,但增加了内部泄露。在开平衡孔时,应尽量使之靠进口环，这样效果较好，平衡孔的总面积应大于或等于口环间隙过流面积的4~5倍。
3、利用平衡叶片
在叶轮后盖板的背面安装几条径向筋片，当叶轮旋转时，筋片强迫叶轮背面的液体加快旋转,偏心力增大,使叶轮背面的液体的压力显著下降，从而叶轮两侧的压力达到平衡。
4、利用
止推轴承或利用原有轴承承受轴向力。这是机械平衡法，对于小型泵，可用滚动球轴承来承受轴向力。
