品牌 | 永鹏 | 型号 | 25LG3-10*2 | 材质 | 铸铁 |
性能 | 自动 | 用途 | 管道泵 | 泵轴位置 | 边立式 |
叶轮结构 | 半开式叶轮 | 叶轮吸入方式 | 单吸式 | 流量 | 2.4(m3/h) |
扬程 | 20.8(m) | 汽蚀余量 | 2(m) | 轴功率 | 0.36(kW) |
吸入口径 | 25(mm) | 排出口径 | 25(mm) |
LG型立式多级离心泵(简称:LG多级泵),系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。 LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪音低、占地面积小的优点,主要应用于高层建筑供水,也可应用厂矿,企业给水排水以及低压锅炉循环用水。

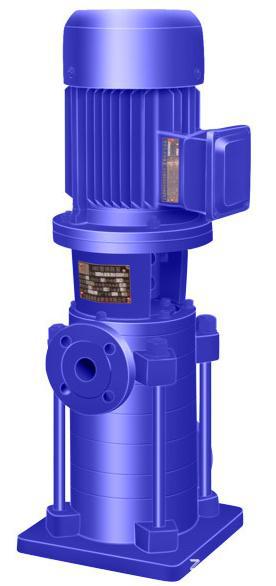

LG型立式多级离心泵
LG多级泵结构说明
LG型泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°90°270°布置,可根据扬程的需要选择水泵的级数。(见泵外形安装尺寸图)
LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡套,而设有水封环,装在填料腔的底部)。
泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。
泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型联轴器联接。
密封装置采用软填料密封和机械密封。在采用软填料密封时,与之相磨擦的轴套丙为优质碳素钢制成,并经淬火处理,以增加面磨性。
叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。
在泵座、中段上分别装有密封环和口环,用以减少高压水漏回进水部分,密封换磨损后可更换。
泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。
25LG、32LG型多级泵性能表
型号 | 泵规格 | 流量 (m3/h) | 扬程 (m) | 转速 (r/min) | 功率(KW) | 效率 (%) | 必需气蚀余量r(m) | 重量 (kg) | 叶轮外径 (mm) | |
轴功率 | 电机功率 | |||||||||
25LG | 25LG3-10×2 | 2.4 3.0 4.7 | 20.8 20 15.4 | 2900 | 0.36 0.39 0.45 | 0.75 | 38 42 44 | 2 | 70 | 98 |
25LG3-10×3 | 2.4 3.0 4.7 | 31.2 30 23.1 | 2900 | 0.54 0.58 0.67 | 1.1 | 38 42 44 | 2 | 74 | 98 | |
25LG3-10×4 | 2.4 3.0 4.7 | 41.6 40 30.8 | 2900 | 0.72 0.78 0.90 | 1.5 | 38 42 44 | 2 | 84.5 | 98 | |
25LG3-10×5 | 2.4 3.0 4.7 | 52 50 38.5 | 2900 | 0.89 0.97 1.12 | 1.5 | 38 42 44 | 2 | 88.5 | 98 | |
25LG3-10×6 | 2.4 3.0 4.7 | 62.4 60 46.2 | 2900 | 1.07 1.17 1.37 | 2.2 | 38 42 44 | 2 | 96.5 | 98 | |
25LG3-10×7 | 2.4 3.0 4.7 | 72.8 70 53.9 | 2900 | 1.25 1.36 1.57 | 2.2 | 38 42 44 | 2 | 100.5 | 98 | |
25LG3-10×8 | 2.4 3.0 4.7 | 83.2 80 61.6 | 2900 | 1.43 1.56 1.79 | 2.2 | 38 42 44 | 2 | 104.5 | 98 | |
25LG3-10×9 | 2.4 3.0 4.7 | 93.6 90 69.3 | 2900 | 1.61 1.75 2.02 | 2.2 | 38 42 44 | 2 | 108.8 | 98 | |
25LG3-10×10 | 2.4 3.0 4.7 | 104 100 77 | 2900 | 1.79 1.95 2.24 | 3 | 38 42 44 | 2 | 124 | 98 | |
25LG3-10×11 | 2.4 3.0 4.7 | 114.4 110 84.7 | 2900 | 1.97 2.14 2.46 | 3 | 38 42 44 | 2 | 128 | 98 | |
25LG3-10×12 | 2.4 3.0 4.7 | 124.8 120 92.4 | 2900 | 2.15 2.33 2.69 | 4 | 38 42 44 | 2 | 144 | 98 | |
25LG3-10×13 | 2.4 3.0 4.7 | 13.52 130 100.4 | 2900 | 2.33 2.53 2.91 | 4 | 38 42 44 | 2 | 148 | 98 | |
25LG3-10×14 | 2.4 3.0 4.7 | 145.6 140 107.8 | 2900 | 2.50 2.72 3.14 | 4 | 38 42 44 | 2 | 152 | 98 | |
25LG3-10×15 | 2.4 3.0 4.7 | 156 150 115.5 | 2900 | 2.68 2.92 3.36 | 4 | 38 42 44 | 2 | 156 | 98 |
