电站高效节能水泵GN/GNL型发电厂工程低汽蚀冷凝泵产品说明

GN/GNL型发电厂工程低汽蚀冷凝泵概述

GN/GNL型发电厂工程低汽蚀冷凝泵是本公司新开发的专利产品，具有流量小、汽蚀余量值低特点。主要供火力发电厂汽轮发电机组配套抽送冷凝器的凝结水之用，亦可用在介质与凝结水相似的其它地方。

输送液体温度在80℃以下（如改用带有冷却结构的冷却室可输送液体温度150℃以下）

GN/GNL型发电厂工程低汽蚀冷凝泵性能范围
流 量：4-50m3/h
扬 程：32-90m

型号意义
例：GN7-22×3
GN—高吸程凝结水泵
7—设计点流量(m3/h)
22—设计点单级扬程(m)
3—泵级数

结构说明

GN/GNL发电厂工程凝结水泵系卧式单吸多级悬臂式离心泵。泵入口为水平轴向，出口垂直向上。GN型泵主要由泵盖、叶轮、导叶、中段、泵体、泵轴和悬架等零件组成；泵转子由装在轴上的叶轮、叶轮挡套等零件组成；悬架内采用两个单列向心球轴承，支承泵转子部件并承受泵的径向力和轴向力，轴承用润滑油润滑。泵轴封采用填料密封以防进气或漏水。在轴上轴封处装有可更换的轴套以保护泵轴；轴套与轴之间装有O型密封圈，防止其配合间隙造成进水或漏水。泵的传动通过弹性联轴器由电动机直接驱动。从电动机方向看泵，泵为逆时针旋转。

材 质

泵体、密封环、叶轮、导叶、泵盖、轴套、挡套、中段：灰铸铁
泵轴：优质碳素钢。

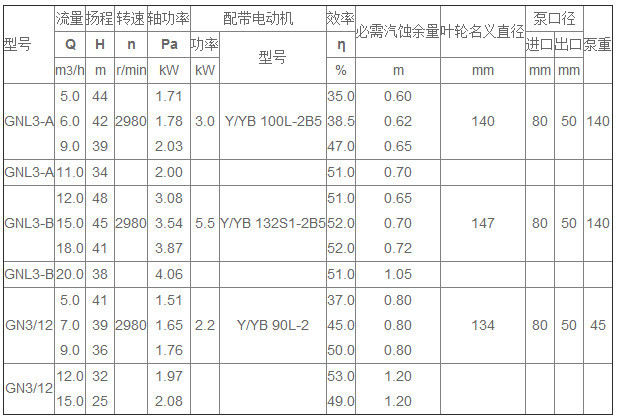

高效节能GN/GNL型立式电站冷凝泵参数
