建议零售价 | ¥0.00 | 品牌 | 岽矿安 | 型号 | FQW60-20 |
类型 | 污水潜水泵 | 材质 | 铸铁 | 驱动方式 | 气动 |
原理 | 叶片泵 | 用途 | 排污泵 | 泵轴位置 | 边立式 |
叶轮数目 | 单级 | 性能 | 防爆 | 流量 | 60(m3/h) |
扬程 | 20(m) | 转速 | /(rpm) | 吸入口径 | /(mm) |
排出口径 | /(mm) | 规格 | FQW60-20风动潜水泵 |
FQW60-20/K矿用风动潜水泵价格│FQW60-20/K矿用风动潜水泵参数
东达机电致力于生产工矿设备,生产优质产品,为客户提供安全,提供优质服务,让客户放心的服务理念。东达机电11年的生产销售历程,产品质量可靠,价格合理!东达机电,您的首选!
FQW60-20/K矿用风动潜水泵参数
水泵型号 | 额定流量 m³/h | 额定扬程 m | 工作气压 MPa | 耗气量 m³/min | 质量 kg | 外形尺寸 mm |
FQW60-20/K | 60 | 20 | 0.5 | 8 | 38 | 610×Ф450 |
FQW50-25/W | 50 | 25 | 0.5 | 8 | 35 | 462×Ф347 |
FQW48-12/W | 48 | 12 | 0.5 | 8 | 35 | 462×Ф347 |
FQW40-20/W | 40 | 20 | 0.5 | 8 | 35 | 462×Ф347 |
FQW30-18/W | 30 | 18 | 0.5 | 8 | 35 | 462×Ф347 |
FQW25-50/W | 25 | 50 | 0.5 | 8 | 34 | 462×Ф347 |
FQW20-40/W | 20 | 40 | 0.5 | 8 | 34 | 462×Ф347 |
FQW20-25/W | 20 | 25 | 0.5 | 8 | 34 | 462×Ф347 |
FQW60-20/K矿用风动潜水泵产品说明
FQW系列矿用风动潜水泵是我公司自行研制开发的一种新产品,FQW系列矿用风动潜水泵采用转子与泵体同轴联结的机械产品,采用立式结构、下泵式。
FQW系列矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业,可广泛用于煤矿井下任何作业面,输送含有煤粉、泥沙颗粒的地下水,使用安全、可靠,并有效地改善现场空气质量。
FQW60-20/K矿用风动潜水泵技术特点
煤矿用FQW系列矿用风动潜水泵结构紧凑,移动、装拆、维修方便。泵体涡道采用高效节能水力模型,叶轮特殊设计。该水泵排污水能力强,流量大,扬程高等优点。
FQW60-20/K矿用风动潜水泵结构与工作原理
FQW系列矿用风动潜水泵主要有泵体、气马达和过流等三部分组成,
1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使高压气、水分别进入上、下两只密封圈内壁,使其内涨,增强密封效果。
2、气马达部分:由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分:由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上,压缩空气从进气口送入,转子运转带动水轮,水轮里的水在离心力的作用下,压入壳体出水涡道,顺出水管排出。

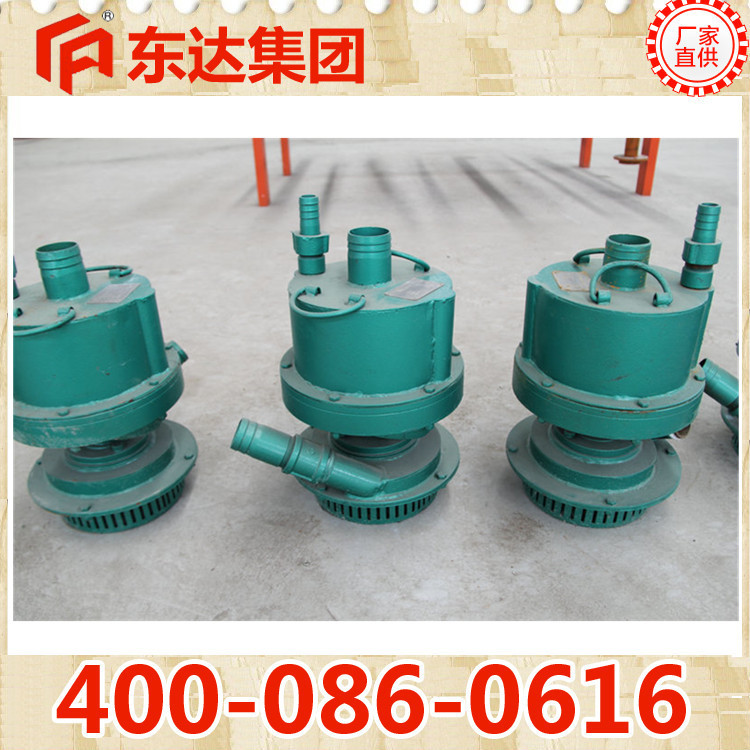

FQW60-20/K矿用风动潜水泵实物图
