| 品牌 | 金源 | 型号 | XS型 | 材质 | 不锈钢 |
| 性能 | 耐腐蚀 | 用途 | 管道泵 | 泵轴位置 | 边立式 |
| 叶轮结构 | 敞开式叶轮 | 叶轮吸入方式 | 双吸式 | 流量 | 22-11660（m3/h） |
| 叶轮数目 | 200 | 扬程 | 7-183（m） | 汽蚀余量 | 1.6（m） |
| 轴功率 | 5.5（kW） | 吸入口径 | 200（mm） | 排出口径 | 100（mm） |
| 结构原理 | 中开泵 |
温馨提示
产品价格、属性、图片仅供参考，详情务必旺旺或来电咨询。
不经协商下单者概不发货，如果给您带来不便还请谅解。谢谢！
**************************************************************************

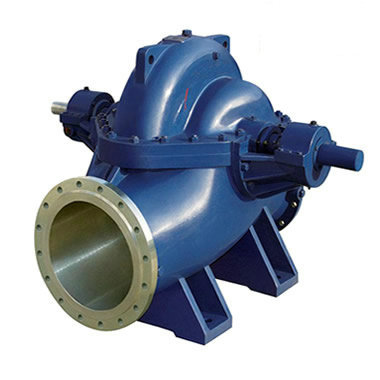

XS型高效节能中开泵为新一代高性能单级双吸中开式离心泵，主要用于自来水厂、空调循环用水，供热管网系统，建筑供水，灌溉、排水泵站、电厂、工业供水系统，消防系统、船舶工业、矿山给排水等输送液体的场合。XS型节能高效节能中开泵性能范围：流量Q:22--11660m3/h扬程H:7--183mXS型节能高效节能中开泵结构：
进出水口在同一直线上，同一转子可反向运行，水泵两端支承间距短，泵运行稳定，振动噪声小，并可适当升速运行，使水泵适应范围更广。水泵可采用中间支架、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用的要求。泵体部分可根据使用条件的变化可立式或卧式安装，密封可采用机械密封或填料密封。XS型节能高效节能中开泵的主要零件：
泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其余多为铸铁制成。 泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。 叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩余轴向力则同轴端的轴承承受。 泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。 水泵通过联轴器由电动机直接传动。 轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。XS型高效节能中开泵型号说明：例：XS250—480A—L—R(M.F)-J 250--水泵出口直径 480--叶轮直径 A--叶轮第一次切割 L--立式安装 R--热水型 M--耐磨型 F--耐腐蚀型 J--轴封为机械密封注明“S型泵和XS型泵结构图通用”

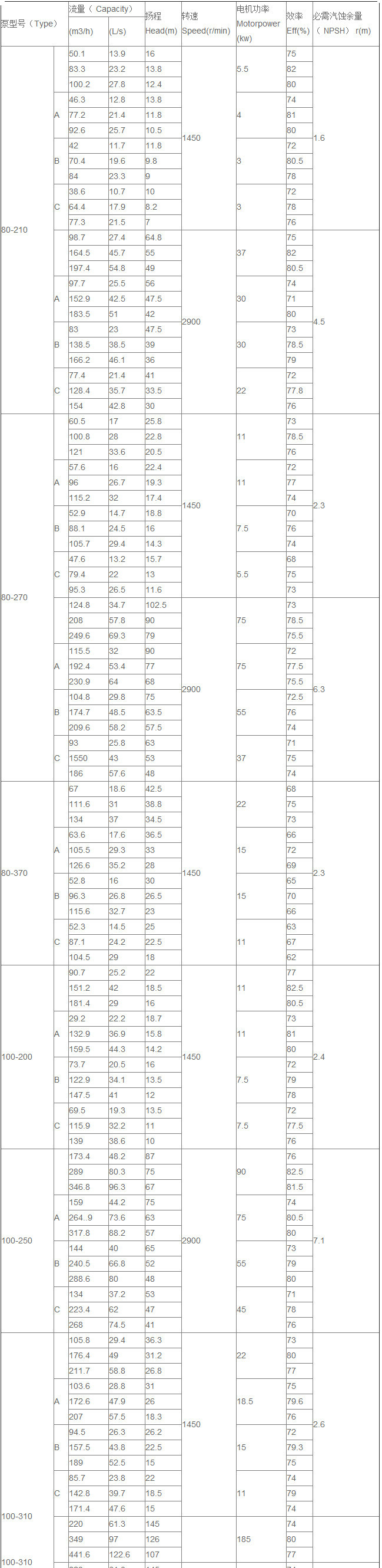

XS型节能高效节能中开泵性能参数表
