离心泵 ISGB型便拆式离心泵材质便拆式管道离心泵价格

点击图片查看原图

品牌：	奥邦
产品型号：	ISGB80-50
单价：	4425.00元/件
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	浙江温州市
有效期至：	长期有效
最后更新：	2014-09-21 20:25
浏览次数：	408

公司基本资料信息

永嘉县奥邦泵业制造有限公司
已缴纳 0.00 元保证金
联系人吴倩华(女士) 销售员
会员 [当前离线] [加为商友] [发送信件]
电话67965099
手机13588914106
地区浙江-温州市
地址中国浙江永嘉县浙江-温州-永嘉县瓯北镇和三工业区

产品详细说明

品牌	奥邦	型号	ISGB80-50	材质	铸铁
性能	卫生	用途	管道泵	泵轴位置	边立式
叶轮结构	封闭式叶轮	叶轮吸入方式	单吸式	流量	50（m3/h）
叶轮数目	1	扬程	50（m）	汽蚀余量	3.0（m）
轴功率	15（kW）	吸入口径	80（mm）	排出口径	80（mm）
结构原理	喷射泵

ISGB型便拆式离心泵简介

ISGB型便拆式离心泵是在IS型泵、ISG型立式泵的基础上，一方面结合国外先进技术、另一方面根据本公司多年的生产经验和广大用户的宝贵经验，综合开发成功的一种结构新颖、技术领先其它同类产品的便拆立式离心泵。该系列产品经国家泵类产品检测中心镇江分中心检测认定：各项指标合格。该系列产品填补了国内空白，其综合性能达到国际同类产品现代先进水平。该系列产品严格按国际标准ISO2858进行设计制造。该系列产品在整体上进行大胆突破设计，泵轴采用独立的支承体，解决了原ISG及ISW型泵加长轴靠电机轴承支承的不足之处，叶轮、泵体采用现代优秀水力模型设计制造，消除立式泵的轴向力及径向力，使泵轴处的轴承和电机轴承仅受微弱的轴向力及径向力，电机采用Y系列标准电机，整台泵采用便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮等易损件不方便的难题。该系列泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等无可代替的优点，是替代ISG型立式泵、IS型离心泵、S型双吸泵等到常规离心泵的最理想产品。

ISGB型便拆式离心泵特点

1、泵轴与电机轴采用硬性连接，振动小、噪音低；

2、泵进出口口径相同，能像冷门一样安装在管路的任意位置，且装有底盘，使泵安装简便、稳固；

3、泵轴有独产的支承点，使电机轴承运行可靠；

4、用强制环流的不受转向限制的特殊结构机械密封，运行可靠、寿命长；

5、独特的安装结构大大缩小泵的占地面积，节约建设投资30%~50%；

6、完善的设计确保泵无泄漏、长寿命运行，节约运行管理费40%~70%。

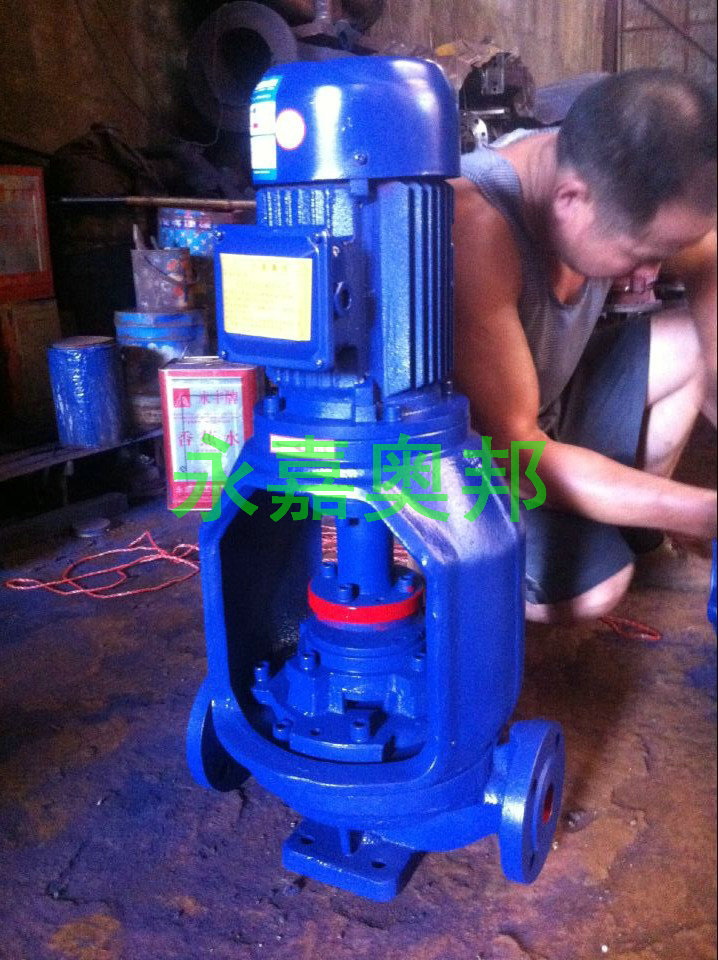

QJU@1ECJT3NQP@4$G2C684U

ISGB型便拆式离心泵-传动

通过电机联轴器，由电机驱动泵，从传动端看，泵为顺时针方向旋转。

ISGB型便拆式离心泵-材质

泵壳：铸铁、球墨铸铁、铸钢、不锈钢轩轮：铸铁、铜合金、不锈钢泵盖：铸铁、不锈钢泵轴：45、不锈钢

ISGB型便拆式离心泵-结构说明

1、泵体	9、支架
2、放水塞	10、电机
3、叶轮	11、电机联轴器
4、机械密封	12、中间联轴器
5、放气阀	13、泵联轴器
6、轴承体	14、油杯
7、轴承	15、轴承压盖
8、泵轴	16、泵盖

ISGB型便拆式离心泵-安装说明

1、安装时管路重量不应加在水泵上，应有各自的支承体，以免使泵变形影响运行性能和寿命。 2、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，增长水泵的使用寿命。 3、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象。 4、安装后拨动泵轴，叶轮不应有磨擦声或卡死现象，否则应将泵拆开检查原因。 5、泵的安装方式分为硬性联接和柔性联接两种。

ISGB型便拆式离心泵用途：

1、ISGB、IRGB型泵用于采暖、卫生用水、冷冻水系统和灌溉装置中的无腐蚀的冷若冰霜水和热水。 2、IHGB、YGB型泵用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量	重量
型号	口径	m3/h	L/S	m	%	r/min	KW	（NPSH）r	Kg
65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	46
65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	41
65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5	58
65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5	49
65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5	75
65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5	75
65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5	63
65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	107
65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	107
65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5	100
65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5	180
65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5	170
65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5	170
65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5	320
65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5	255
65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	225
65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5	205
