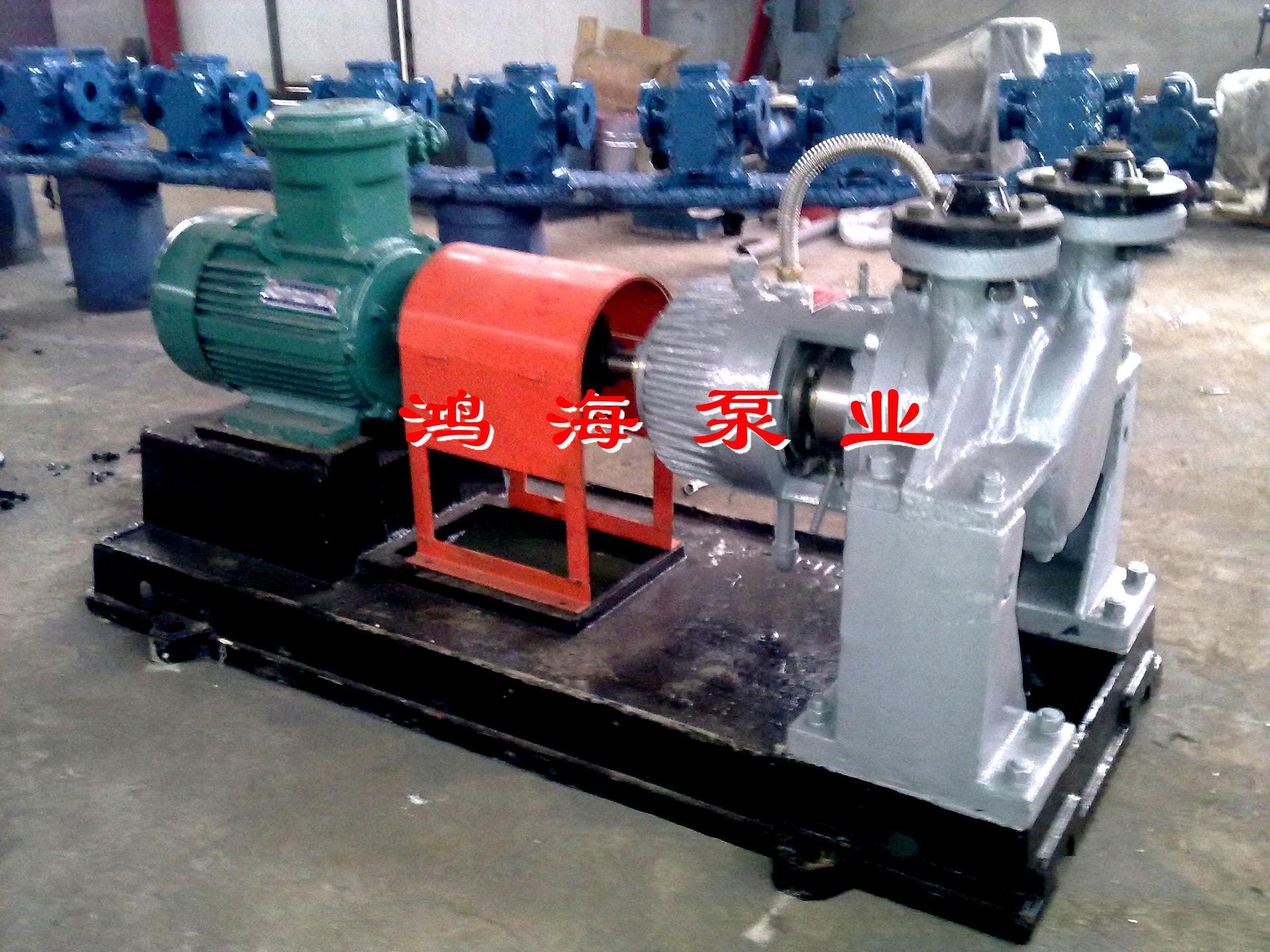

河北鸿海AY型单、两级离心油泵,是在原型基础上重新设计的产品

品牌	鸿海	型号	40AY40×2	材质	铸铁
性能	不阻塞	用途	管道泵	泵轴位置	卧式
流量	6.25（m3/h）	扬程	80（m）	汽蚀余量	2.7（m）
轴功率	4.4（kW）	结构原理	中开泵	规格	40AY40×2

AY型单、两级离心油泵是在老Y型离心油泵系列的基础上进行改造并重新设计的。它是为满足现代化建设的需要，尽快地适应以节能为中心的设备更新换代而发展的新产品。
AY型单、两级离心油泵用途1、轴承体部件将原35，50，60轴承体分别用45，55，70轴承体，提高了可靠性。 2、水力过流部位采用了高效节能泵的水力模型，平均比老Y型油泵的效率高5—8%。3、为保持继承性，AY型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同，便于老装置更新改造。4、零部件通用化程度高，通标件为几个系列产品共用。5、选材精炼，主体以Ⅱ、Ⅲ类材料为主，轴承体等零部件增加为铸钢、铸铁两种，为寒冷地区、露冷地区、露天使用、船用提供了有利条件。6、轴承有空气冷、风扇冷、水冷三种，根据泵的不同使用温度选用。其中风扇冷尤为适宜和于缺水或水质差的地区。三、型号意义流量Q：2.5～300m3/h 扬程H：30～330m 温度T： -20℃～+300℃ 。

材料类别		Ⅰ	Ⅱ	Ⅲ
使用温度（T）		-20℃～+150℃	-45℃～+420℃	-45℃～+420℃
零 件 名 称	壳体（体、盖）	HT250	ZG230-450	ZG 1Cr 13Ni
	叶轮	HT200	ZG230-450	ZG 1Cr 13Ni
	轴	45	35Cr Mo	3 Cr 13
	壳体密封环	HT250	HT250	ZG 1Cr 13MoS
	叶轮密封环	QT500-7	QT500-7	3 Cr 13
	壳体螺栓	Q235-A	35Cr Mo	35Cr Mo
	填料轴套	3 Cr 13	1Cr 13堆碳化钨	1Cr 13堆碳化钨
	机械密封轴套	3 Cr 13	3 Cr 13	3 Cr 13

型号	流量 Q m3/h	扬程 H m	转速 n r/min	效率 FACE="宋体" η %	汽蚀余量 m	轴功率 Pa KW	配带电机		泵重 kg	附注
							型号	功率 KW
40AY40>×2	6.25	80	2950	31	2.7	4.4	YB132S2-2	7.5	163
40AY40×2A	5.85	70	2950	31	2.7	3.6	YB132S1-2	5.5
40AY40×2B	5.4	60	2950	31	2.5	2.85	YB112M-2	4
40AY40×2C	4.9	50	2950	31	2.5	2.17	YB100L-2	3
50AY60	12.5	70	2950	42	2.9	5.67	YB132S2-2	7.5	130
50AY60A	11.2	53	2950	39	2.9	4.1	YB132S1-2	5.5
50AY60B	9.9	39	2950	37	2.8	2.8	YB112M-2	4
50AY60×2	12.5	120	2950	37	2	11	YB160M2-2	15	210
50AY60×2A	12	105	2950	36	2	9.5	YB160M2-2	15
50AY60×2B	11	90	2950	35	1.9	7.7	YB160M1-2	15
50AY60×2C	10	76	2950	35	1.7	6	YB160M1-2	11	170
65AY60	25	60	2950	56	3.1	7.3	YB160M1-2	11
65AY60A	22.5	49	2950	54	2.8	5.6	YB132S2-2	7.5
65AY60B	20	37.5	2950	52	2.5	3.9	YB132S1-2	5.5
65AY100	25	110	2950	47	3	15.9	YB180M-2	22	190
65AY100A	23	92	2950	46	2.9	12.5	YB160L-2	18.5
65AY100B	21	73	2950	44	3	9.5	YB160M2-2	15
65AY100×2	25	205	2950	49	2.8	29.1	YB225M-2	45
65AY100×2A	23	178	2950	47	2.7	23.7	YB200L2-2	37	310
65AY100×2B	22	154	2950	46	2.7	20.1	YB200L1-2	30
65AY100×2C	20	130	2950	45	2.6	15.7	YB180M-2	22
80AY60	50	60	2950	62	3.2	13.2	YB160L-2	18.5	200
80AY60A	45	49	2950	61	3	9.9	YB160L-2	15
80AY60B	40	38	2950	60	3	6.9	YB160M1-2	11
80AY100	50	104	2950	59	3.1	24	YB200L2-2	37	220
80AY100A	45	85	2950	56	3	18.6	YB200L1-2	30
80AY100B	40	76	2950	54	2.9	15.3	YB180M-2	22
80AY100×2	50	200	2950	57	3.6	47.8	YB280S-2	75	380
80AY100×2A	47	175	2950	55	3.5	40.7	YB250M-2	55
80AY100×2B	43	153	2950	53	3.3	33.8	YB225M-2	45
80AY100×2C	40	125	2950	51	3.3	26.7	YB200L2-2	37
100AY60	100	63	2950	72	4	23.8	YB200L2-2	37	220
100AY60A	90	49	2950	71	3.8	16.9	YB200L1-2	30
100AY60B	79	38	2950	67	3.5	12.2	YB160L-2	18.5
100AY120	100	123	2950	66	4.3	50.6	YB280S-2	75	320
100AY120A	93	108	2950	62	4	44.1	YB280S-2	75
100AY120B	85	94	2950	62	3.8	35.5	YB250M-2	55
100AY120C	79	75	2950	59	3.6	27.5	YB200L2-2	37
