| 品牌 | 汇业 | 型号 | FWQB50-25 | 类型 | 不锈钢潜水泵 |
| 材质 | 铸钢 | 驱动方式 | 气动 | 原理 | 漩涡泵 |
| 用途 | 排污泵 | 泵轴位置 | 边立式 | 叶轮数目 | 单级 |
| 性能 | 无泄露 | 流量 | 25（m3/h） | 扬程 | 50（m） |
| 转速 | 4800（rpm） | 吸入口径 | 50（mm） | 排出口径 | 50（mm） |
| 轴功率 | 0 |

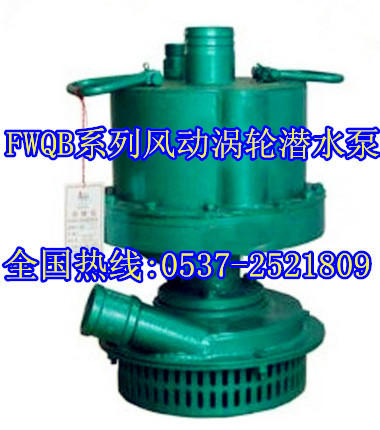

FWQb50-25风动蜗轮潜水泵 结构和工作原理介绍
FWQB型风动涡轮潜水泵广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室工程的排水施工。FWQB风动潜水泵突破了往日的设计思想，FWQB涡轮潜水泵采用了风动涡轮传动、压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的缺点。
FWQB系列风动潜水泵结构及工作原理
该泵由气动马达、水泵、油雾器、管接头四部分组成。
1.气动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有均布的径向槽，槽内配有叶片，上、下气缸盖各有一只吹气眼。风泵启动时高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2.水泵部分：有泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
3.油雾器部分：由油雾器壳油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4.管接头部分：由进风组合接头和出水弯头两部分组成。进口组合接头安装在进风口处。
FWQB型风动涡轮潜水泵的特点：
1、噪音小，保持在40分贝以内；
2、耗风量少、效率高；
3、体积小、重量轻、结构紧凑、便于移动；
4、使用寿命长、易损件少、便于维修。
FWQB系列风动涡轮潜水泵的基本规格及参数:
型号 | 最大扬程(m) | 最大流量(m3/h) | 耗风量(m3/min) | 额定转速(r/min) | 外形尺寸 高×直径(mm) | 重量(kg) |
FWQB50-25 | 50 | 25 | 0.3-3.0 | 4800 | 350×260 | 18 |
