磁力泵 CQF塑料磁力泵浙江磁力泵厂家卧式磁力离心泵生产厂家

点击图片查看原图

品牌：	丙洋
产品型号：	50CQF-32
单价：	2400.00元/件
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	浙江温州市
有效期至：	长期有效
最后更新：	2014-09-20 19:02
浏览次数：	868

公司基本资料信息

上海丙洋泵业制造有限公司
已缴纳 0.00 元保证金
联系人王有华(先生) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件2713358573@qq.com
电话57679496
手机18958871335
地区浙江-温州市
地址中国浙江永嘉县瓯北镇安丰工业区

产品详细说明

类型	塑料磁力泵	品牌	丙洋	型号	50CQF-32
材质	工程塑料	原理	轴流泵	用途	化工泵
泵轴位置	卧式	性能	耐腐蚀	叶轮数目	单级
适用范围	化工，无泄漏输送腐蚀性介质	流量	12.5（m3/h）	扬程	32（m）
吸入口径	50（mm）	排出口径	40（mm）

CQF塑料磁力泵简介：

CQF塑料磁力泵过流部分采用增强聚丙烯注塑成型，提高了泵的耐腐蚀等级与使用范围，能耐大多数的有机和无机酸，碱和盐。也适合于在室外大气中暴露。对应力腐蚀破裂的抗蚀性良好。无泄漏输送腐蚀性介质的理想泵型。

CQF塑料磁力泵特点：

CQF塑料磁力泵能耐大多数的有机和无机酸，碱和盐。也适合于在室外大气中暴露。对应力腐蚀破裂的抗蚀性良好

CQF塑料磁力泵用途：

无泄漏输送腐蚀性介质的理想泵型。

CQF塑料磁力泵使用条件：

CQF塑料磁力泵的使用温度＜60℃，金属泵的使用温度小于100℃，输送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。

CQF塑料磁力泵型号意义

CQF塑料磁力泵结构示意图

序号	名称	序号	名称
1	轴套	6	动环
2	内磁钢总成	7	泵轴
3	隔离套	8	静环
4	外磁刚总成	9	止推环
5	泵壳	10	联接架

CQF塑料磁力泵性能参数

型号	口径(mm)		流量 (m3/h)	扬程 (m)	汽蚀余量 (npsh)r(m)	电机功率 (kw)	转速 (r/min)	电源电压 (v)
型号	进口	出口	流量 (m3/h)	扬程 (m)	汽蚀余量 (npsh)r(m)	电机功率 (kw)	转速 (r/min)	电源电压 (v)
10CQF-3	10	8	0.9	3	7.8	0.010	2900	220
14CQF-5	14	10	1.2	5	7.0	0.12		220/380
16CQF-8	16	10	1.8	8	6.0	0.18
20CQF-12	20	15	2.5	12	6.0	0.37
25CQF-15	25	20	5.4	15	5.0	1.1		380
32CQF-15	32	25	6.5	15	6.0	1.1
32CQF-25	32	25	4.8	25	5.5	1.1
40CQF-20	40	32	10.8	20	3.5	2.2
50CQF-25	50	40	12.5	25	3.5	3.0
50CQF-32	50	40	12.5	32	3.5	4
65CQF-32	65	50	25	32	4.0	7.5

CQF塑料磁力泵外形和安装尺寸

型号	a	g	f	p	s	l	4-φ	w	t	h	h	x
10CQF-3	16	15	40	58	48	200	6	83	68	47	100	24
14CQF-5	25	16	45	117	71	300	7	110	90	56	128	37
16CQF-8	25	16	45	117	71	300	7	110	90	56	128	37
20CQF-12	26	18	60	120	80	340	9	127	100	73	160	51

型号	a	g	f	p	s	l	w	t	h	h	x	c
25CQF-15	100	90	72	175	100	460	160	125	90	205	60	140
32CQF-15	120	100	72	175	100	460	160	125	90	205	60	140
32CQF-25	120	100	70	190	100	460	160	125	90	220	80	140
40CQF-20	130	120	75	200	125	500	180	140	100	230	80	155
50CQF-32	140	130	100	240	140	620	235	190	112	260	100	190

CQF塑料磁力泵安装和使用

一、磁力泵应水平安装，不宜竖立，塑料泵不得承受管路重量，对于特殊垂直安装的场合，电机务必朝上。
二、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀
三、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

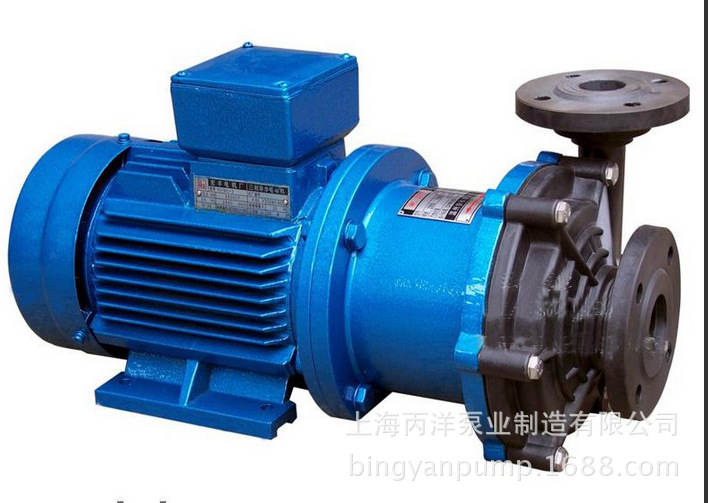

CQF型工程塑料磁力泵

CQF型工程塑料磁力泵1
