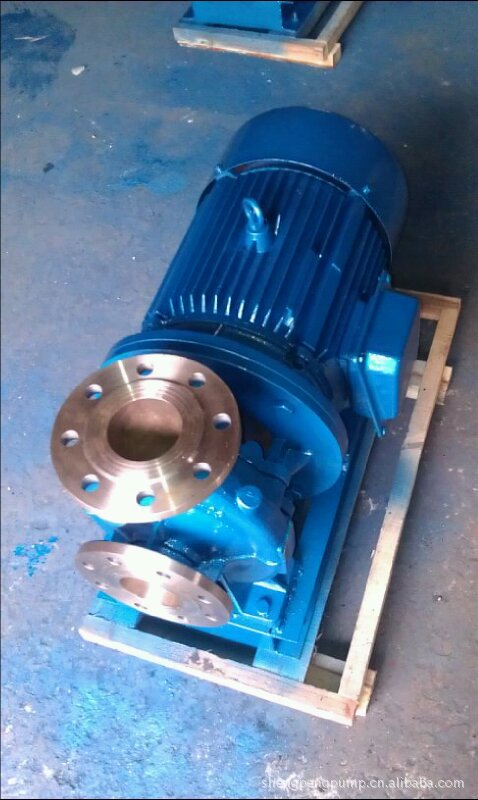

| 品牌 | 通特 | 型号 | ISW80-200 | 材质 | 不锈钢 |
| 驱动方式 | 电动 | 性能 | 无泄露 | 原理 | 离心泵 |
| 泵轴位置 | 边立式 | 叶轮数目 | 单级 | 扬程 | 50（m） |
| 吸程 | 50（m） | 转速 | 2900 | 电动功率 | 15K（w） |
| 工作温度 | 80（℃） | 进出口径 | 80（mm） | 流量 | 50（m3/h） |
| 电压 | 380 | | |
专业制造管道泵，管道离心泵，消防泵
销售热线：0577-67313075 15867723772
联系QQ：356314712
产品概述:
ISW型单级单吸卧式离心泵，采用最先进的水力模型，根据IS型离心泵之性能参数和立式泵的独特结构组合设计， 并严格按照国际标ISO02858进行设计制造，该产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。
符合最新国家标准JB/T53028-93标准要求， 通过机械工业部产品统检合格。
产品特点:运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运行平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部件采用国际一流品质配套，整机无故障，工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
产品概述
ISG型系列单级单吸管道离心泵，是本公司科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
主要用途
1. ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4. IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5. YG立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
6. IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。
特点
1. 泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2. 叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3. 轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4. 安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5. 可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6. 可根据管路布置的要求采用泵的竖式和横式安装。
工作条件
1. 吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2. 环境温度＜40℃，相对湿度＜40%。
4. 所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。
注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。 | |
型号意义： |
例如:ISG50-160(I)A
ISG-单级单吸管道离心泵
IRG-单级单吸热水管道离心泵
GRG-单级单吸高温管道离心泵
IHG-单级单吸化工泵
YG-单级单吸管道离心油泵
50-泵进、出口公称直径(mm)
160-叶轮名义外径(mm)
I-流量分类
A-叶轮经第一次切 |
型号意义
结构说明
安装方式
特别说明：
7.5KW以下水泵可配隔震垫真接安装在基础上。
7.5KW以上时，可与浇铸基础直接安装，亦可采用我单位IS联接板配合隔震哭器发装，隔震器的安装方法同ISG型泵。
配套的隔震器的尺寸，与ISG系列中相同规格水泵的隔震器尺寸相同。
