管道泵|管道离心泵不锈钢离心泵厂家|水处理管道泵广东管道泵

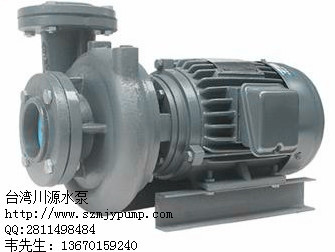

点击图片查看原图

品牌：	铭俊源泵业
产品型号：	ISW、ISWR、ISWD100-315A
单价：	1.00元/件
起订：	1 件
供货总量：
发货期限：	自买家付款之日起天内发货
所在地：	广东深圳市
有效期至：	长期有效
最后更新：	2014-09-18 05:41
浏览次数：	1009

公司基本资料信息

深圳市铭俊源环保机械设备有限公司
已缴纳 0.00 元保证金
联系人韦正邦(女士) 副总经理
会员 [当前离线] [加为商友] [发送信件]
邮件2603079735@qq.com
电话86 0755 33582589
手机13670159240
地区广东-深圳市
地址中国广东深圳市龙岗区布吉镇大坡头工业区

产品详细说明

品牌	铭俊源泵业	型号	ISW、ISWR、ISWD100-315A	材质	不锈钢
驱动方式	电动	性能	卫生	原理	离心泵
泵轴位置	卧式	叶轮数目	单级	扬程	100（m）
吸程	0（m）	转速	2900	电动功率	55000（w）
工作温度	80（℃）	进出口径	100（mm）	流量	123（m3/h）
电压	380

ISW、ISWR、ISWD系列卧式管道离心泵产品简介

ISW、ISWR、ISWR卧式离心泵，系根据IS型、IR型离心泵之性能参数，参照ISO2858标准，采用车内优秀水力模型进行优化设计而成。是理想的新一代高效节能卧式泵产品。

Brief introduction of ISW,ISWR,ISWD series horizontalpipelinecentrifugal pump

ISW,ISWR,ISWRhorizontal centrifugal pump,according tothe performance of IS type,IR type centrifugal pumpparameters,according to the standard of ISO2858,the car uses theexcellent hydraulic model ofoptimization design and.Is a new generation ofhigh efficiency energy savinghorizontal pumpproductsideal.

ISW、ISWR、ISWD系列卧式管道离心泵产品特点

1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。 3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。 4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。 5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
7、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
8、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。

ISW、ISWR、ISWD系列卧式管道离心泵产品用途

1、ISW型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压,以及各种给水设备、锅炉的配套。供输送清水或物理、化学性质类似清水的其它液体之用、使用温度不高于85℃。 2、ISWR型泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房来暖循环等场合，使用温度不高于120 ℃ 。 3、ISWD型泵适应要求环境噪声很低的场合，使用温度不高于100℃。

ISW,ISWR,ISWD serieshorizontal pipeline centrifugal pumpapplication

1,ISW type pumpis suitable for the industry andcitywater supply and drainage,high-rise building pressurized water,garden irrigation,fire pressure,long distance water,HVAC refrigerationcycle,the bathroomwarm watercirculation pressurization,andsupporting all kinds ofwater supply equipment,boiler.For the transport of waterand physical,chemical propertiessimilar to waterusing of other liquid,temperatureis not higher than 85 ℃.2,ISWR type pumpapplies to the metallurgical,chemical,textile,wood processing,paper making,hotel,bathroom,hotel,pressurized hot water boilercirculation andcityhousing towarming cycleand other occasions,the use oftemperature is not higher than 120℃.3,ISWD type pumpto meet the requirements ofenvironmentalnoise is verylowwhenthe temperature is not higher than 100℃,the use of.

ISW、ISWR、ISWD系列卧式管道离心泵使用条件

1、系统最高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa (泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造泵的过流部件和联接部件时采用铸钢) 2、输送介质为清水或物理化学性质类似清水的其它液体。 3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。 undefined

ISW、ISWR、ISWD系列卧式管道离心泵结构说明

（1）吸入室：采用优秀水力模型设计而成。（2）叶轮：采用优秀水力模型设计而成，高效节能。（3）泵体：采用优秀水力模型设计而成。（4）取压塞：安装压力表及真空表，以监控泵的正常高效运行。（5）放气塞：确保泵的正常维护。（6）机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。（7）泵盖：（8）泵轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。（9）挡水圈：防止因密封漏水而使电机进水。（10）Y系列电动机：直接与水泵联接传递动力，部分采用上海名牌电机。

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5
100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5
100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5
100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0
100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0
100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
