品牌 | 产地:杭州 | 型号 | CDL(CDLF) | 材质 | 不锈钢 |
性能 | 耐腐蚀 | 泵轴位置 | 边立式 | 叶轮吸入方式 | 单吸式 |
流量 | 0~160(m3/h) | 扬程 | 0~300(m) | 轴功率 | 0.37~110(kW) |
吸入口径 | 25、32、40、50、65、80、100、125、150(mm) | 排出口径 | 25、32、40、50、65、80、100、125、150(mm) | 规格 | CDL,CDLF |
一、产品概述:
CDL、CDLF立式不锈钢离心泵为安装标准电机的非自吸立式多级离心泵,电机轴通过泵头用联轴器直接与泵轴联接,拉杆螺栓将耐压筒、过流
部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;CDL、CDLF不锈钢立式多级离心泵是一种多功能产品,可以输送从自来水到
工业液体的各种不同介质,适应于不同温度、流量和压力范围,CDL、CDLF不锈钢立式多级离心泵适用于轻度腐蚀性液体。本泵可根据需要配
置智能保护器,对泵干转、缺相、过载等进行有效保护
二、产品用途:
1、市政供水及增压
2、工业循环系统及加工系统
3、锅炉给水及冷凝液系统
4、环保水处理,渗透分析系统
5、农业灌溉及脱水
6、工业厂房清洗及各种清洗工作
7、(其他)许多专门用途
三、产品使用条件:
1、冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
2、普通型适用于液体传输,冷热清洁水,软化水的循环和增压。
3、不锈钢型适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体,但液体允许温度需要降低。4、液体温度:常温型-15℃至+
70℃,热水型+70℃至+120℃;
5、环境温度:最高+40℃;海拔:最高1000m。
四、产品特点:
CDL、CDLF立式不锈钢离心泵是采用丹麦先进技术制造而成,其最大优点是水力模型设计先进,高效率,高节能。水泵内部叶轮、泵壳及其主
要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,避免产生二次污染。轴封采用耐磨机械密封,无泄
漏。电机采用Y2铅外壳,进口轴承,绝缘等级F级。泵运转平稳,低噪音,整机质量可靠,外形美观、体积小、重量轻、运输方便,是理想的绿
色、环保、节能的水泵。
五、产品结构:
结构说明:
1、泵由电机、泵头、导叶、叶轮、耐压筒、进出水段、泵轴、机械密封等主要零部件组成。
2、泵关键零部件导叶、叶轮、耐压筒、轴均采用不锈钢材料,泵头、进出水段:CDL泵采用铸铁件,CDLF泵采用不锈钢精铸件。
3、泵用轴封为单端面机械密封,磨块为硬质合金/石墨,导叶内支撑采用碳化钨。
4、泵与管路联接的基本型式为圆形法兰联接,也可根据用户需要采用不同的联接方式。

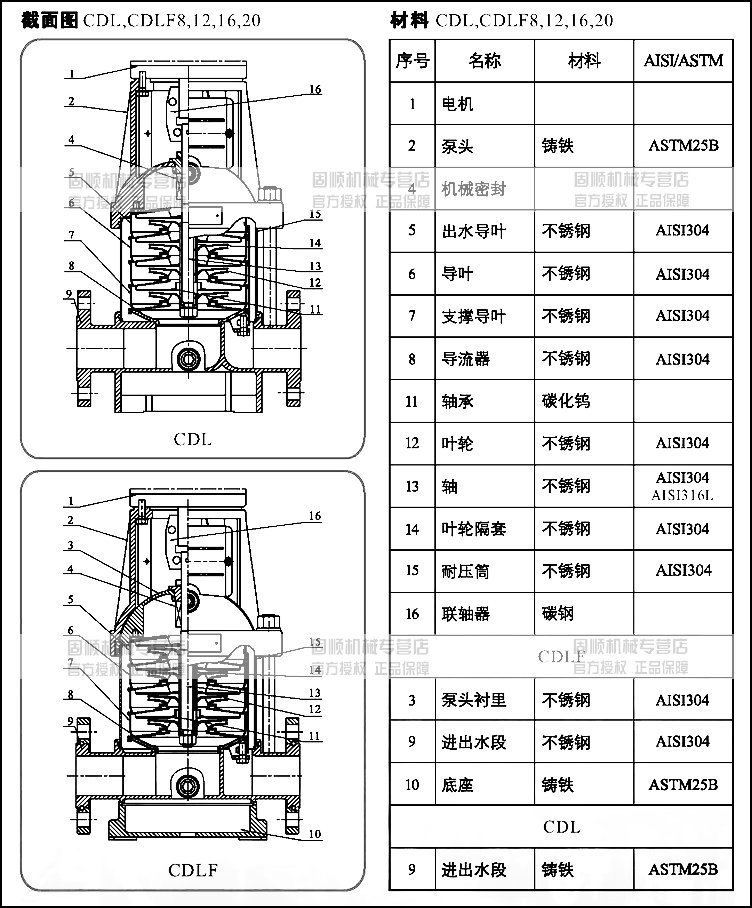

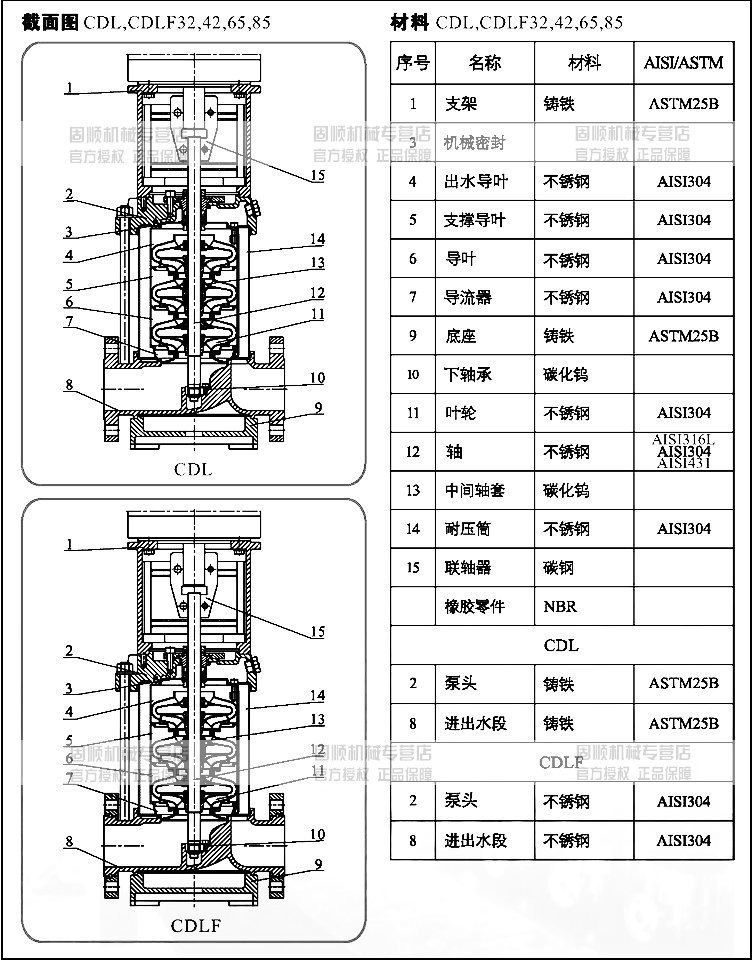

结构示意图:

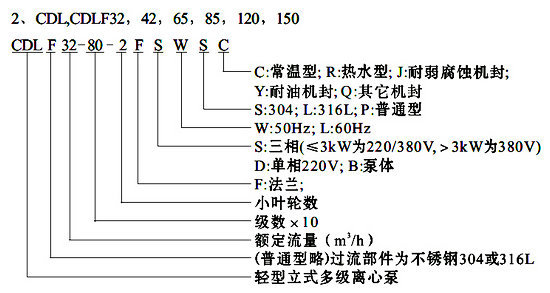

一、型号意义:

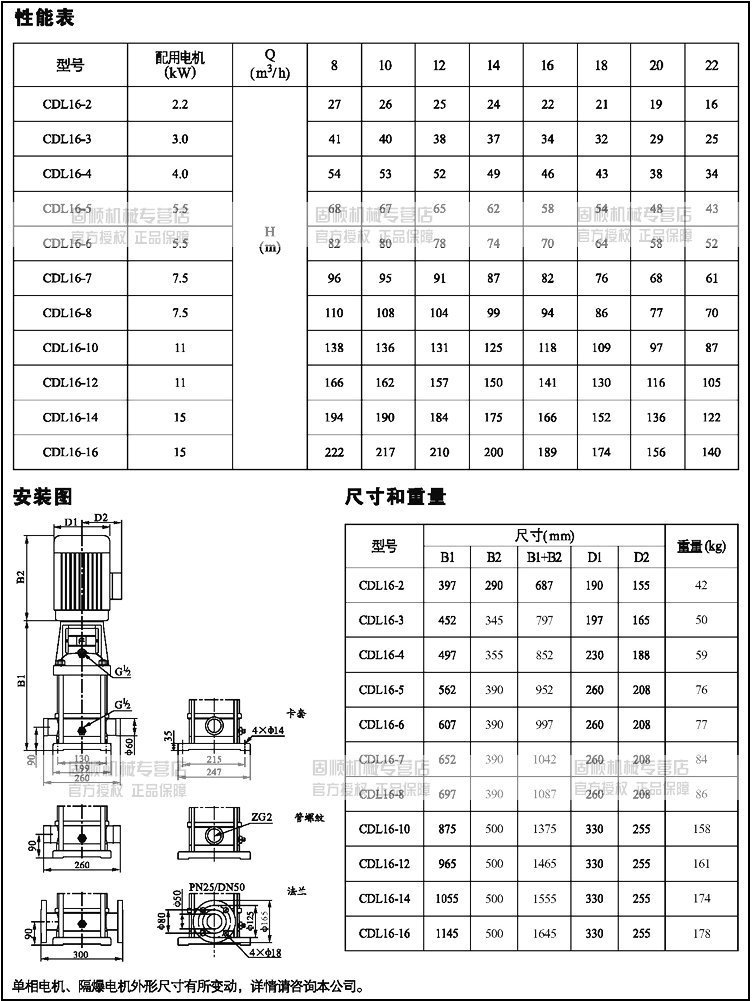

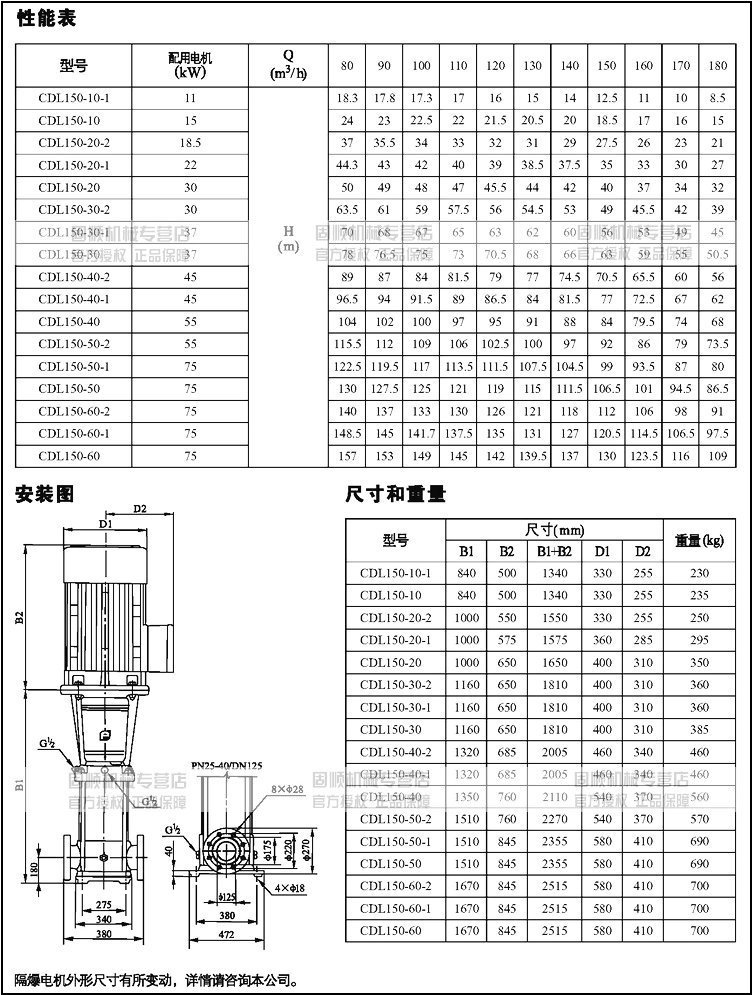

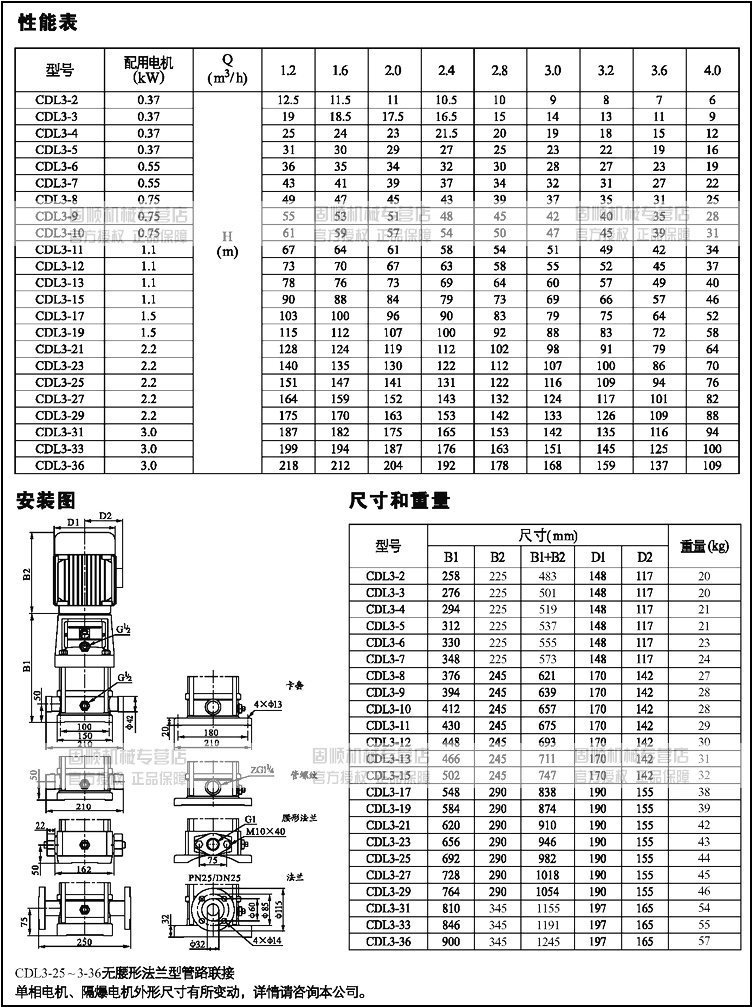

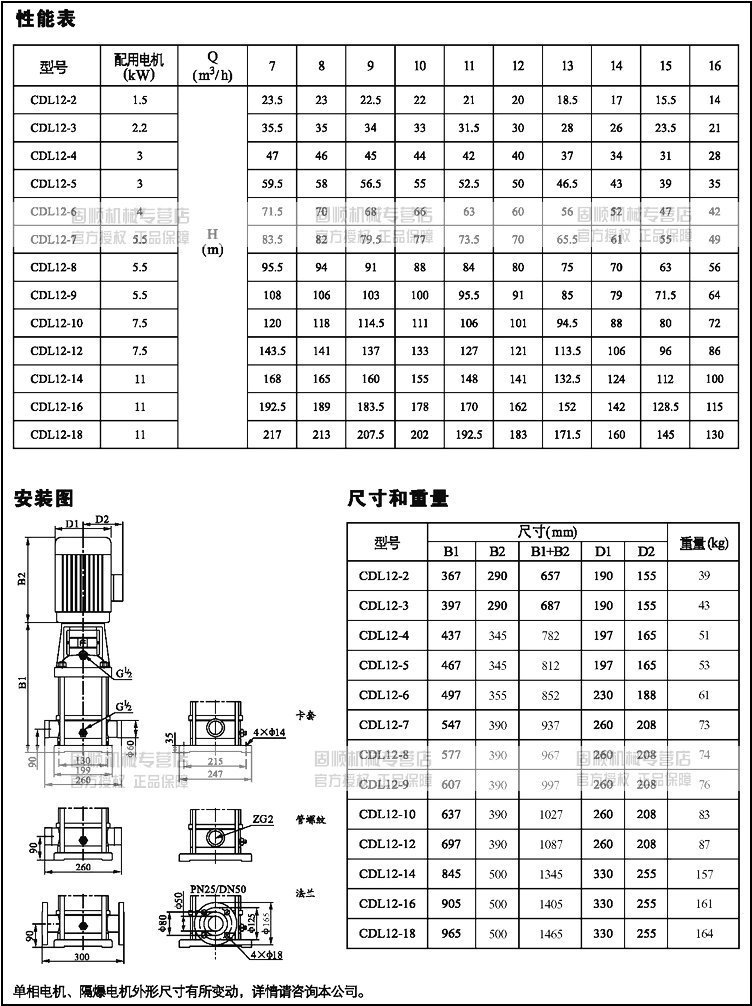

二、选型参数及外形尺寸:
一、泵安装说明:
1、泵应安装在通风良好且防冰冻的地方,泵和电动机距障碍物至少150mm,以使电动机的冷却风扇周围有足够的空气。
2、为使进口摩擦损失减到最小程度,进水管路应尽可能短。
3、泵安装前需检查管路系统有否安装止回阀以防液体回流。如果泵用于锅炉供水,在泵和锅炉间的输送官道上必须安装一个止回阀。
4、泵应安装在混凝土或类似的具有合适高度的基础上,也可安装。固定的地面上或墙上的固定支架上。应注意不要将管路的重量集中到泵上,
以防损坏泵。
5、泵进出水段部位的箭头标志表示液体经过水泵时的方向,泵开机前应检查液体能否自由通过。
6、泵安装前,进水管道应进行清洗,若不能保证管道中没有颗粒物存在,有必要在泵吸入口前0.5~1m处安装一过滤网(尤其适合流量小
于8m³/h的泵),以保证泵正常运行。
7、如果出口端的截止阀有关闭(或流量降为零)的可能,则需要在出口管路上安装旁通管路以保证足够的润滑和冷却水通过泵。
二、电气联接说明:
1、电气线路的联接必须由具有资格证书的电工来操作。
2、弄清电动机与所用的电源是否相配。电机引接线必须按贴在接线盒上的接线图和电机铭牌的规定与电源相连。
3、电机必须和一个快捷,有效的电机起动器相连,保证电机不受缺相、电压不稳和过载的损害。泵的电机应有可靠接地措施。在拆下电机接线
盒盖以及拆卸泵之前,必须确保电源已被切断。
一、启动、操作和维护:
1、泵必须充满水才能启动。在倒灌系统中给泵灌水,应先关闭泵出口阀门,打开泵头上的螺堵。完全打开吸入管路上的止回阀。
2、在开式系统中液面低于泵的情况下给泵灌水。应关闭泵出口阀门,打开泵头上螺堵,通过螺堵孔把液体注入泵内,直到泵和吸入管路完全充
满水为止,重新拧上螺堵。
3、在泵未充满液体和彻底排空气体之前,不得启动泵。注意排气螺堵放气孔方向,小心确保溢出的水不要伤及人,也不要对泵和其它部件造成
伤害。在热水应用场合,特别要小心,以免烫伤的危险!
4、合上电源,观察旋转方向(看风叶),正确的转动方向应如泵头上箭头所示,即从电机驱动端看,泵应该以逆时针方向转动。
5、启动泵之前应检查地脚螺栓有否拧紧,泵是否充满水,电网电压是否正确,转动方向是否正确,所有管路是否连接紧密,管路能否正常供水
,进水管路上的阀门是否完全打开,出口阀门应在泵已经起动后慢慢打开。若安装了压力表,检查工作压力,所有正常运行所需的控制。如
水泵由压力开关控制,检查、调整启动和断开压力。通过压力开关检查电机的满载电流应不超过最大允许电流。
6、泵不能启动太频繁。建议电机功率≤4KW,每小时不超过100次启动,电机功率>4KW,每小时不超过20次启动。如果发现起动太频繁,
必须调整控制设备,减小起停频率。此时有必要检查一下安装情况。
7、泵的使用参照加粗曲线的性能范围,以防流量过小产生过热和流量过大使电机过载等。
8、机械密封是自行调整的,密封中动静磨块的接触面由泵输送的液体润滑和冷却。
(配套电机功率大于7.5KW的泵更换机械密封无须拆卸电机)。泵内滑动轴承由泵输送的液体润滑。
9、泵可以用在对水已采取了防冻措施的系统中。如果泵安装在易结冰的地方,必须加适量的防冻剂以免泵输送液体因结冰而损害泵。如果没有防
冻剂,在有可能出现霜冻危险时泵应停机,泵停用时,必须排空泵和系统中的水。泵长期停用时,应清洗干净,妥善保管。泵在存放中应防止
锈蚀和损坏。
10、泵需定期检查工作和运行压力,可能的泄漏,电机可能的过热,电机过载的断开时间,启动和关停的频率,取出和清洁或更换所有的过滤网。
二、常见故障及处理方法:
故障现象 | 原因分析 | 排除方法 | 备注 |
当启动器合上,电动机不能启动 | 1、电源故障 2、保险丝断了 3、电机过载 4、启动器接触不好或线圈有问题 5、控制电路有问题 6、电机出故障 | 1、检查电源 2、更换保险丝 3、检查系统 4、更换启动器 5、检查控制电路 6、修理 | |
启动器过载装置跳开(电源合上立即跳开) | 1、保险丝断了 2、过载装置接触有问题 3、电缆接线松开了或电源有问题 4、电机线圈有问题 5、泵的机械部分擦牢了 | 1、更换保险丝 2、检查启动器 3、检查电缆接线和电源 4、更换电机 5、检修泵 | 4、5项用户不得擅自拆修 |
过载装置偶然跳开 | 1、过载设置太低 2、周期性电源故障 3、高峰用电时低电压 | 1、重新设置 2、检修电源 3、加稳压装置 | |
过载装置没有跳开,但泵不能工作 | 1、启动器接触不好或线圈有问题 2、控制电路有问题 | 1、更换启动器 2、检查控制电路 | |
泵出水不均 | 1、进水管路太小 2、在泵进口处,没有足够的水 3、液面太低 4、与水温、管路损失和流量相比,进口压力太小 5、进水管部分被杂质堵塞 | 1、增大进水管路 2、改进系统,设法增加水量 3、设法升高液面 4、改进系统,设法增大进口压力 5、检查及清污 | |
泵在运转但不出水 | 1、进水管被杂质堵塞 2、底阀或止回阀在关死位置 3、进水管泄露 4、进水管或泵中有空气 | 1、检查及清污 2、检修底阀和止回阀 3、检修进水管路 4、从新灌液,排除空气 | |
当电源断开,泵反方向运转 | 1、进水管泄露 2、底阀或止回阀有故障 3、底阀在开或部分开的位置受阻 4、进水管有气囊 | 1、检修进水管路 2、检修底阀和止回阀 3、检修底阀 4、检修进水管路,排除空气 | |
泵有异常振动和杂音 | 1、进水管泄露 2、进水管太小或部分地被杂质堵塞 3、进水管或泵中有空气 4、装置扬程与泵扬程比太低 5、泵的机械部分相擦 | 1、检修进水管路 2、增大或检修进水管路 3、从新灌液、排除空气 4、改进系统或从新选型 5、检修泵 | 5项用户不得擅自拆修 |
