点击图片查看原图
| 品牌 | 申银泵业 | 型号 | 80FB-40 | 用途 | 化工泵 |
| 驱动方式 | 电动 | 泵轴位置 | 卧式 | 叶轮吸入方式 | 单吸式 |
| 叶轮结构 | 封闭式叶轮 | 性能 | 耐腐蚀 | 叶轮数目 | 单级 |
| 流量 | 28.8（m3/h） | 扬程 | 40（m） | 转速 | 2900（rpm） |
| 轴功率 | 15（kW） | 吸入口径 | 80（mm） | 排出口径 | 65（mm） |
| 规格 | 80FB-40 |

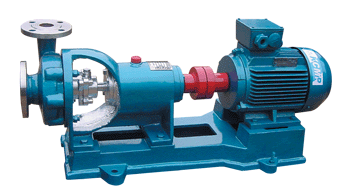

【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】产品简介：
FB型不锈钢耐腐蚀泵适用于不含有固体颗粒介质,介质温度为-20℃～120℃,进口压力不大于2kg/cm2。AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封装置，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃～120℃,泵进口压力不大于2kg/cm2。采用双端面密封冷却装置可输送300℃左右的高温介质。
【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】型号意义：
【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】技术参数：流量：3.6～200m3/h；扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
最高工作压力：2.0Mpa。【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】产品用途：FB、AFB型不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封，为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】结构图：
| 1 | 泵壳 |  |
| 2 | 密封环 | |
| 3 | 叶轮 | |
| 4 | 叶轮螺母 | |
| 5 | 泵盖 | |
| 6 | 密封盖 | |
| 7 | 机械密封 | |
| 8 | 轴承盖 | |
| 9 | 轴承体 | |
| 10 | 泵轴 | |
| 11 | 轴承 | |
| 12 | 联轴节 |
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】（性能参数)
| 型 号 | 流量Q | 扬程H (m) | 转速n (r/min) | 效率(%) | 轴功率 (Kw) | 配用功率 (Kw) | 汽蚀余量 (m) | |
| (m 3 /h) | (L/s) | |||||||
| 25FB-16 | 3.6 | 1 | 16 | 2900 | 33 | 0.48 | 1.1 | 4.0 |
| 25FB-16A | 3.27 | 0.91 | 12.5 | 2900 | 34 | 0.34 | 0.75 | 4.0 |
| 25FB-25 | 3.6 | 1 | 25 | 2900 | 30 | 0.82 | 1.5 | 4.0 |
| 25FB-25A | 3.27 | 0.91 | 40 | 2900 | 31 | 0.57 | 1.1 | 4.0 |
| 25FB-40 | 3.6 | 1 | 40 | 2900 | 23 | 1.71 | 3 | 4.0 |
| 25FB-40 | 3.27 | 0.91 | 33.5 | 2900 | 24 | 1.21 | 2.2 | 4.0 |
| 40FB-16 | 7.2 | 2 | 16 | 2900 | 44 | 0.71 | 1.5 | 4.0 |
| 40FB-16A | 6.55 | 1.82 | 12 | 2900 | 46.7 | 0.5 | 1.1 | 4.0 |
| 40FB-20 | 7.2 | 2 | 20 | 2900 | 42 | 0.93 | 1.5 | 4.0 |
| 40FB-25 | 7.2 | 2 | 25 | 2900 | 39 | 1.26 | 2.2 | 4.0 |
| 40FB-25A | 6.55 | 1.82 | 20.5 | 2900 | 40 | 0.94 | 1.5 | 4.0 |
| 40FB-40 | 7.2 | 2 | 40 | 2900 | 32 | 2.45 | 3 | 4.0 |
| 40FB-40A | 6.55 | 1.82 | 32 | 2900 | 33.5 | 1.73 | 2.2 | 4.0 |
| 40FB-63 | 7.2 | 2 | 63 | 2900 | 27 | 5.42 | 7.5 | 4.0 |
| 40FB-63A | 6.72 | 1.87 | 56 | 2900 | 29 | 3.75 | 5.5 | 4.0 |
| 50FB-16 | 14.4 | 4 | 16 | 2900 | 56 | 1.09 | 2.2 | 3.5 |
| 50FB-16A | 13.1 | 3.64 | 12 | 2900 | 57 | 0.81 | 1.5 | 3.5 |
| 50FB-25 | 14.4 | 4 | 25 | 2900 | 52 | 1.83 | 4 | 3.5 |
| 50FB-25A | 13.1 | 3.64 | 20 | 2900 | 51.5 | 1.42 | 3 | 3.5 |
| 50FB-40 | 14.4 | 4 | 40 | 2900 | 46 | 3.32 | 5.5 | 3.5 |
| 50FB-40A | 13.1 | 3.64 | 32.5 | 2900 | 45 | 2.62 | 5.5 | 3.5 |
| 50FB-63 | 14.4 | 4 | 63 | 2900 | 39 | 6.16 | 11 | 3.5 |
| 50FB-63A | 13.1 | 3.64 | 54.5 | 2900 | 38 | 5.24 | 7.5 | 3.5 |
| 65FB-25 | 28.8 | 8 | 25 | 2900 | 62 | 3.16 | 5.5 | 3.5 |
| 65FB-25A | 26.2 | 7.28 | 20 | 2900 | 62 | 2.36 | 4 | 3.5 |
| 65FB-30 | 28.8 | 8 | 30 | 2900 | 60.5 | 3.89 | 7.5 | 3.5 |
| 65FB-30A | 26.2 | 7.28 | 25 | 2900 | 61 | 2.79 | 5.5 | 3.5 |
| 65FB-40 | 28.8 | 8 | 40 | 2900 | 57.5 | 5.46 | 11.5 | 3.5 |
| 65FB-40A | 26.2 | 7.28 | 32 | 2900 | 58 | 4 | 7.5 | 3.5 |
| 65FB-64 | 28.8 | 8 | 64 | 2900 | 52.5 | 9.57 | 15 | 3.5 |
| 65FB-64A | 26.2 | 7.28 | 55 | 2900 | 51.5 | 7.82 | 7.5 | 3.5 |
| 80FB-15 | 54.4 | 15 | 15 | 2900 | 69 | 3.2 | 5.5 | 3.0 |
| 80FB-15A | 49.1 | 13.65 | 11.5 | 2900 | 69 | 2.62 | 4 | 3.0 |
| 80FB-24 | 54.4 | 15 | 24 | 2900 | 68 | 5.19 | 7.5 | 3.0 |
| 80FB-24A | 49.1 | 13.65 | 19 | 2900 | 68 | 3.94 | 7.5 | 3.0 |
| 80FB-38 | 54.4 | 15 | 38 | 2900 | 66.5 | 8.41 | 15 | 3.0 |
| 80FB-38A | 49.1 | 13.65 | 30.5 | 2900 | 66.5 | 6.34 | 11 | 3.0 |
| 80FB-60 | 54.4 | 15 | 60 | 2900 | 62.8 | 14.06 | 22 | 3.0 |
| 80FB-60A | 49.1 | 13.65 | 52 | 2900 | 62.5 | 11.56 | 18.5 | 3.0 |
| 100FB-23 | 100.8 | 28 | 23 | 2900 | 73 | 8.65 | 15 | 3.0 |
| 100FB-23A | 91.8 | 25.5 | 17.5 | 2900 | 73 | 6.51 | 11 | 3.0 |
| 100FB-37 | 100.8 | 28 | 37 | 2900 | 73 | 13.9 | 22 | 3.0 |
| 100FB-37A | 91.8 | 25.5 | 29 | 2900 | 70.5 | 11 | 18.5 | 3.0 |
| 100FB-57 | 100.8 | 28 | 57 | 2900 | 70.5 | 22.2 | 37 | 3.0 |
| 100FB-57A | 91.8 | 25.5 | 52 | 2900 | 70.5 | 18.77 | 37 | 3.0 |
| 150FB-22 | 190.8 | 53 | 22 | 2900 | 77 | 14.86 | 22 | 2.5 |
| 150FB-22A | 173.5 | 48.2 | 17.5 | 2900 | 78 | 10.6 | 18.5 | 2.5 |
| 150FB-35 | 190.8 | 53 | 35 | 2900 | 76 | 13.94 | 37 | 2.5 |
| 150FB-35A | 173.5 | 48.2 | 28 | 2900 | 76 | 17.42 | 30 | 2.5 |
| 150FB-56 | 190.8 | 53 | 56 | 2900 | 76 | 38.3 | 55 | 2.5 |
| 150FB-56A | 173.5 | 48.2 | 50 | 2900 | 76 | 32.1 | 37 | 2.5 |
【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】装配与拆卸：
I、FB、AFB型不锈钢耐腐蚀泵拆卸：
由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机。只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、 拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。（注：如泵上还有另外附加管路亦应拆下）。
2、 拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、 拆下叶轮螺母、取下叶轮和键。
4、 将泵盖连同轴套、机械密封端盖和机械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封连同轴套一起取下，再将轴套和机械密封拆开。
如果密封采用填料，由可从泵盖中直接拆下轴套，再顺次拆下填料夺盖，填料和填料环等。
如果密封采用特殊结构，应注意不同的拆卸方法。
5、 拆下中间支架与悬架支架。
6、 拆下泵联轴器和键。
7、 拆下悬架体两端的防尘盘和轴承的前后盖，再将轴连同轴承一起从悬架体内取下。
8、 从泵轴上拆下轴承。
II、FB、AFB型不锈钢耐腐蚀泵装配
与拆卸程序相反进行。
【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】安装：
1、 泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率。
2、 必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度（或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置灌液螺孔或阀门，以供起动前灌泵之用；
泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
3、 吸入和吐出管路应该另有支架，不能用泵作支承。
4、 安装泵的地点，应便于巡回检查和检修。
5、 安装顺序
⑴将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。
⑵松开联轴器。用水平仪分别放在泵轴或底座上，通过调整楔垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
⑶用混凝土灌注底座和地脚螺栓孔。
⑷待混凝土干固后，应拧紧地脚螺栓，并生新检查泵轴的水平度。
⑸在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm，两联轴器端面间隙，在一周内最大和最小的间隙差不得超过0.3mm。
⑹在机组实际运行3-4小时后作最后检查，如无不良现象，则认为安装合格。
【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】起动、运行与停止：
1、 起动前准备
⑴起动前要把泵和现场清理干净。
⑵检查托架内润滑油量是否适量（油面在油位计中心线2mm左右）油位计是否完好。
⑶未接联轴器前检查原动机的转向，与泵的转向箭头一致后，接好联轴器。
⑷在装好机械密封后可方便地用手转动泵轴，应无碰擦现象，并将联轴器的防护罩安装好。
⑸泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空所后，将吐出管的闸阀关闭。
⑹起动前检查基础螺栓有无松动。压盖是否歪斜，以及润滑油和冷却水的供应情况。
2、 起动
⑴关闭进出口压力（或真空）计和出水阀门、（如有旁通管、此时也应关闭。）起动电机（最好先点动、确认泵转向正确后，才开始正式运行。），然后打开进出口压力（或真空）计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水阀门，调节到需要的工况。在吐出管路关闭的情况下，泵连续工作的时间，不能超过3分钟。
⑵起动过程中要时时注意原动机的功率读数及泵的振动情况，振动数不应超过0.06毫米，测定部位是轴承座。
⑶密封情况：机械密封应无泄漏、发热现象、填料密封应呈连续滴流状态。
3、 运行
⑴经常检查泵和电机的发热情况（轴承的温升不应超过75℃）及油位计供油情况。（一般每运行1500小时后，要全部更换润滑油一次）。
⑵不能用吸入阀来调节流量，避免产生汽蚀。
⑶泵不宜在低于30%设计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。
⑷注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。
4、 停止
⑴缓慢关闭吐出口管路闸阀（如果泵在倒灌情况下使用，还要关闭吸入管路的闸阀）、并关闭各种仪表的开关。
⑵切断电源。
⑶如果密封采用外部引液时，还要关闭引液阀门。
⑷如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
⑸如果长时间停车不用，除将泵内的腐蚀性液体放净外，各零部件应拆卸清洗干净，尤其是密封腔。最好是将泵拆下清洗后重新装好，除涂油防锈处理和封闭泵进、出口外，还应定期检查。
【不锈钢耐腐蚀泵AFB、FB型（配防爆电机）】使用机械密封注意事项：
FB、AFB型不锈钢耐腐蚀泵可根据不同的使用条件安装不同形式的机械密封，（如内装单端面平衡和非平衡型，双端面平衡型及非平平衡型，外装式机械密封等。）根据所选用密封型式的不同，其使用方法和注意事项也有所不同。下面仅提几点一般应注意的事项。
1、 由于机械密封一般适用在清洁的，无悬浮颗粒介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。
2、 在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。
3、 拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4、 如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5、 安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6、 应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗干净，尤其是动、静环庙面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7、 装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8、 正确调整弹簧的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹簧既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。
9、 对有外部冲洗的机械密封，起动前应先开启冲洗液，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。
申银泵业公司化工泵选型须知:
一、耐腐蚀离心泵产品名称与型号，耐腐蚀离心泵管道口径，耐腐蚀离心泵使用扬程（m），耐腐蚀离心泵电机功率（KW），耐腐蚀离心泵电机转速（r/min），耐腐蚀离心泵电压〔V〕，耐腐蚀离心泵使用的吸程（m），耐腐蚀离心泵使用的介质名称、比重、粘度、腐蚀性、毒性二、若已经由设计单位选定我公司的耐腐蚀离心泵型号，请按耐腐蚀离心泵型号直接向申银泵业公司营销部订购。三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
