| 品牌：赛泰 | 型号：YGB | 材质：不锈钢 |
| 用途：化工泵,污水泵,杂质泵 | 性能：不阻塞,耐腐蚀,无泄露 | 驱动方式：液压 |
| 空气消耗量：0 | 最大供气压力：1 | 允许颗粒值：10（mm） |
| 吸程：5（m） | 出口压力：7kg/m2~15kg/m2;（Mpa） | 扬程：20（m） |
| 流量：5m2M/h～182（m3/h） | 工作压力：7kg/m2~15kg/m2 | 功率：3kw~7.5kw |
| 产地：上海 | 适用行业：电力、石化、陶瓷、冶金等行业 | 适用介质：水、油、酸碱等液体 |
YGB型液动式隔膜泵（简称：YGB隔膜泵）的主要工作原理：

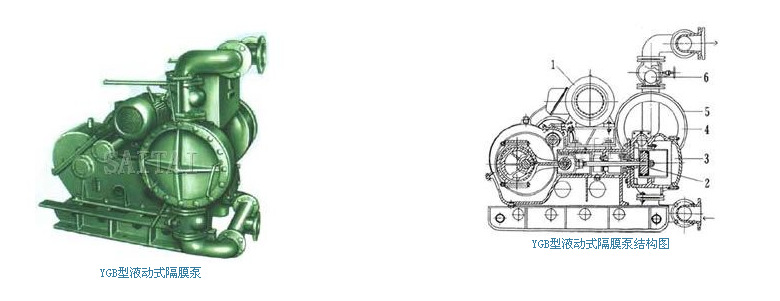

电力及减速器（1）使柱塞（2）作往复运动，带动柱塞前后即油箱内（3）的液压油作同步往复运动，从而使隔膜（4）产生一前一后的往复运动。在左右两端两个泵腔（5）内，上下装有四个单向球阀（6），隔膜的运动，造成工作腔内的容积的改变，近迫使四个单向球阀交替地开启和关闭，从而将液体连续吸入和排出。该泵上部装有油缸，内有补没阀及安全阀，补油阀的作用是自动向柱塞前后端补油，安全阀当泵出口部位堵塞或压力超过额定值时，使液压油自动从此排出，达到保护泵的目的。液动式隔膜泵是一种技术比较成熟的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家，采用液动式隔膜泵取代部份离心泵、螺杆泵，齿轮泵等，应用于电力、石化、陶瓷、冶金等行业。
YGB隔膜泵产品特点
1、不需灌引水，自吸能力达5米以上，出口压力达20kgf/cm2。
2、通过性能好，走私10毫米以下的颗粒、泥浆等均可毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开、所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁桷胶、氟橡胶、丁腈橡胶等，完全可以满足不同用户的要求。
4、本泵抽吸粘度在15000厘珀以下，颗粒直径10毫米以下，耐温最高150℃
YGB隔膜泵主要技术参数
| 型号 | 流量 (m2/h) | 压力 (kg/m2) | 活塞直径 （mm） | 活塞流程 （mm） | 往复次数 (r/min) | 电机功率 (KW) | 转速 (r/min) | 泵口径（mm） | |
| 吸入口 | 排出口 | ||||||||
| YGB-57 | 5 | 7 | 100 | 100 | 65 | 3 | 1440 | 65 | 50 |
| YGB-5/15 | 5 | 15 | 100 | 100 | 65 | 4 | 1440 | 65 | 50 |
| YGB-13/12 | 13 | 12 | 160 | 120 | 50 | 7.5 | 1440 | 100 | 100 |
| YGB-18/7 | 18 | 7 | 160 | 120 | 73 | 7.5 | 1440 | 100 | 100 |
