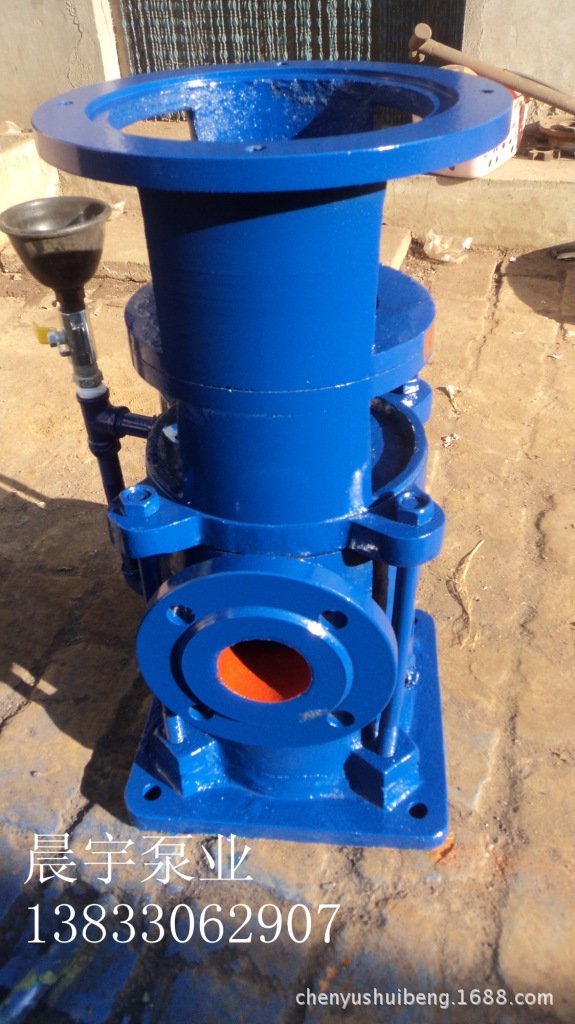

立式多级离心稳压泵 50LG24-20X3/65LG36-20X3

　　LG系列高层建筑给水泵系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪声低、占地面积小的优点，主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水. 应用范围: 主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水结构说明:

　　LG型泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根据扬程的需要选择水泵的级数。

　　LG型泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套，而设有水封环，装在填料腔的底部)。　泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。　泵轴为优质合金结构钢制成，中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件，轴的下端装有轴套甲与滑动轴套相配合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型联轴器联接。密封装置采用软填料密封和机械密封。在采用软 填料密封时，与之相摩擦的轴套丙为优质碳素钢制成，并经淬火处理，以增加面磨性。　叶轮为铸铁制成，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担)，其余小部分残余轴向力由轴上端的两个角接触球轴承来承受，由平衡鼓和平衡鼓套组成的平衡装置，磨损后可以更换。　在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分，密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑，下端的滑动轴承(轴瓦)以泵输送的液体润滑，泵的旋转方向，从电机端看为逆时针方向转动。

LG型立式多级离心泵系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。

　　LG型泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪音低、占地面积小的优点，主要应用于高层建筑供水，也可应用厂矿，企业给水排水以及低压锅炉循环用水。

　　工作条件

LG型立式多级离心泵系统最高工作压力为2.4Mpa，即泵的吸入压力+泵扬程≦2.4MP,泵的静压试验压力3.6Mpa。

　　订货时请注明系统工作压力，若泵系统工作压力超过2.4Mpa时，请在订货时予以说明，以便另行设计、制造。

　　立式多级离心泵可输送≦105℃的清水或理化性质类似清水的其它液体。

LG型立式多级离心泵主要用途

　　主要用于高层建筑生活、消防、采暖、空调系统给水、宾馆饭店、大型商场、写字楼等高层建筑，工矿企业市政工程给排水、消防、喷淋系统给水及锅炉给水、化工流程补给水等场合。

　　LG型立式多级离心泵产品特点

　　立式结构，安装调试方便，独特设计的电机和泵体采用联体机座，同心度，加工精度高，占地面积大大减少，缩减了建筑投资。底脚稳固、结构紧凑，精美的铸造和外观处理赋予立式多级泵新的美感，使产品焕发艺术的魅力，可以和国外著名厂家多级泵媲美。

　　轴承采用国际著名品牌精密轴承，精度高，可靠性好，寿命长。

　　轴封采用填料或机械密封，后者为前者的改进型：采用不锈钢、钛化钨、氟橡胶等材料制成，耐高温，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。

　　叶轮及转动磨擦件均采用合金制造，耐腐蚀，不生锈，同时可避免产生锈水，堵塞喷淋等消防器件，延长了泵使用寿命。
