上海现货供应新型第三代气动隔膜泵QBK-25 上海隔膜泵

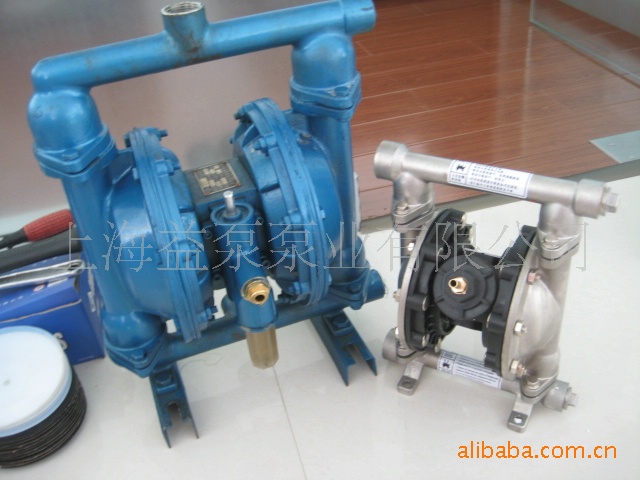

　　益泵牌QBK型第三代气动隔膜泵系列产品。该产品解决了QBY型传统隔膜泵最大的结构缺陷（外置配气阀，容易死机，而且配气阀使用寿命短），QBK型使用内置配气阀，真正实现了永不死机，且结构紧凑，使用寿命长，维修方便，并在性能上远远超越了老式隔膜泵。为了方便使用老式泵的用户轻松改用新型泵，本公司在设计方面让QBK型第三代气动隔膜泵安装尺寸与QBY型老式泵完全吻合，QBK新型气动隔膜泵共有八种规格直径：φ10mm（3/8'）、φ15mm（1/2'）、φ25mm（1'）、φ40mm（11/2'）、φ50mm（2'）、φ65mm（21/2'）、φ80mm（3'）、φ100mm（4'）。五种材质：铝合金、铸铁、不锈钢、工程塑料、衬胶衬氟。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。

用户无需改动管道和基础即可使用，很好的解决了老式泵到新型泵更新换代的使用问题。
益泵相信在不久的将来，新型泵一定会代替老式泵，成为隔膜泵的主流。它的最大特点是对介质的适应性强、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们国外（如：德、英、法、日本等国）生产的隔膜泵及国内同行业的产品，作了分析与研究，博取众长，对自已的QBK新型气动隔膜泵产品进行不断的改革创新。所以，在此我们隆重得地向您推荐QBK新型气动隔膜泵系列产品，欢迎新老用户积极选用。

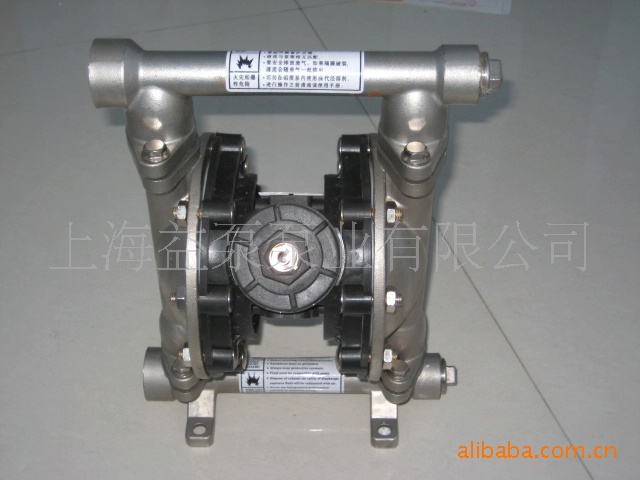

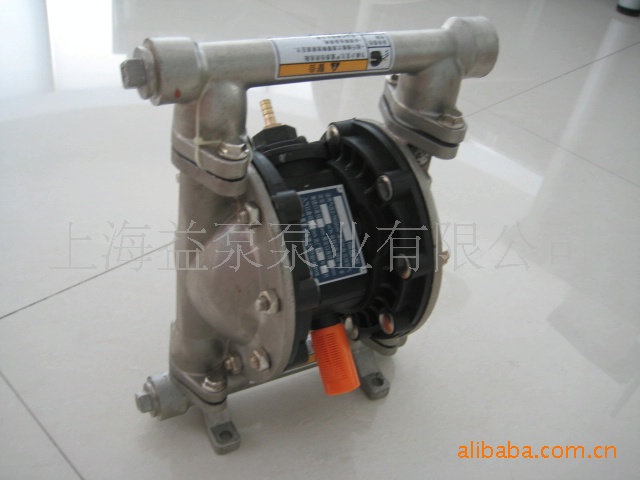

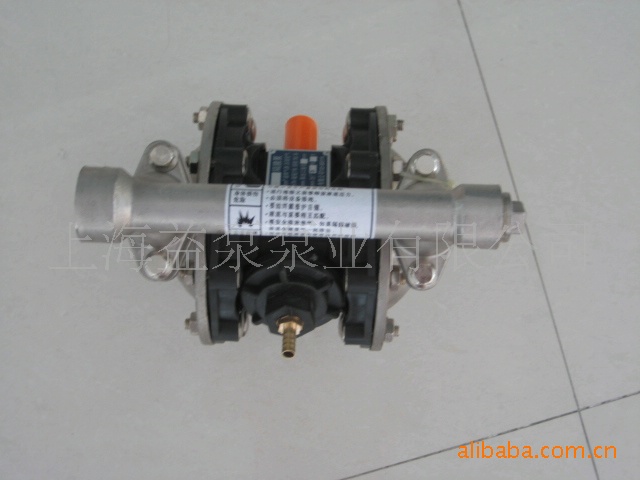

QBK型第三代气动隔膜泵

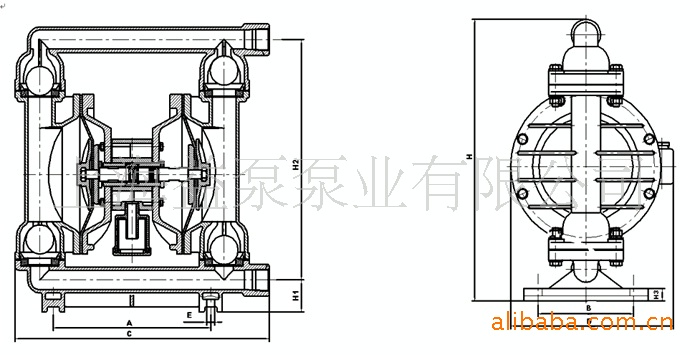

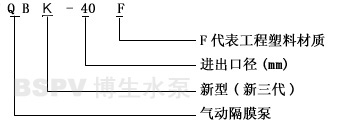

型号意义: 使用范围: 1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。 2.泵吸油漆、树胶、颜料。 3.粘合剂和胶水、全部种类可用泵吸取。 4.各种瓦、瓷、砖器及陶器釉浆。 5.油井钻好后，用泵吸沉积物及灌浆。 6.泵吸各种乳剂和填料。 7.泵吸各种污水。 8.用泵为油轮，驳船清仓吸取仓内污水。 9.啤酒花及发酵粉稀浆、糖浆、糖蜜。 10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。 11.各种橡胶浆。 12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。 13.各种剧毒、易燃、易挥发液体。 14.各种强酸、强碱、强腐蚀液体。 15.各种高温液体最高可耐150℃。 16.作为各种固液体分离设备的前级送压装置. 结构说明: 序号 零件名称 数量 材料 1 下盖 1 不锈钢 铝合金 铸铁 塑料 2 球座 4 氯丁 丁晴 四氟 氟橡胶 3 球芯 4 氯丁 丁晴 四氟 陶瓷 4 立柱 2 不锈钢 铝合金 铸铁 塑料 5 隔膜 2 氯丁 丁晴 四氟 氟橡胶 6 外压板 2 隔膜外压板组件 7 中间轴 1 不锈钢 8 内压板 2 隔膜内压板Q235-A 9 中间体垫 2 丁晴 10 隔膜排 2 铝合金 11 上盖 1 不锈钢 铝合金 铸铁 塑料 12 中间体 1 组件 13 消声器 1 ABK 14 密封圈 4 U型丁晴 15 中间轴 1 导向套组件 性能参数: 型 号 流量 扬程 m 出口压力 kgf/cm2 吸程 m 最大允许 通过颗粒 φ(mn) 最大供气压 Kgf/cm2 最大空气 消耗量 m3/min L/min m3/h QBK-10 20 1.2 0～50 6 5 1 7 0.3 QBK-15 20 1.2 0～50 6 5 1 7 0.3 QBK-25 100 6 0～50 6 5 2.5 7 0.6 QBK-40 140 8 0～50 6 5 4.5 7 0.6 QBK-50 240 14 0～50 6 5 8 7 0.9 QBK-80 400 24 0～50 6 5 10 7 1.5 QBK-100 500 30 0～50 6 5 12 7 1.5 安装尺寸图

QBK型第三代气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点：
1、不需灌引水，吸程高达5m，扬程达70m,出口压力≥6bar；
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、QBK型第三代气动隔膜泵扬程、流量可通过气阀开度实现无级调节（气压调节在1~7bar之间）；
4、该泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆场所使用安全可靠；
6、QBK型第三代气动隔膜泵可以浸没在介质中工作；
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其它类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体（粘度在1万厘泊以下）；
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵最大优点.
