品牌:万盈 | 型号:FSB-L | 用途:化工泵 |
驱动方式:电动 | 泵轴位置:卧式 | 叶轮吸入方式:单吸式 |
叶轮结构:封闭式叶轮 | 性能:耐腐蚀 | 叶轮数目:单级 |
流量:1.5(m3/h) | 扬程:10(m) | 转速:2900(rpm) |
轴功率:0.14(kW) | 吸入口径:25(mm) | 排出口径:20(mm) |
【简介】
FSB-L型泵是参照ISO国际标准的有关性能参数,结合非金属泵的加工工艺许可,精心设计的。它能在-80℃~200℃温度的条件下,长期输送任意浓度的(不含固体颗粒)任意介质(各种酸、碱氧化剂等腐蚀性介质),具有特强的耐腐蚀性,机械强度高,不老化,无毒无分解。具有性能参数广、效率高、结构紧凑、维修简单、节约能源等优点,并杜绝了跑冒漏滴。是化工、石油、制药、印染、冶炼、造纸、食品等行业最理想的防腐蚀输送设备。
氟塑料F46的耐腐蚀性能

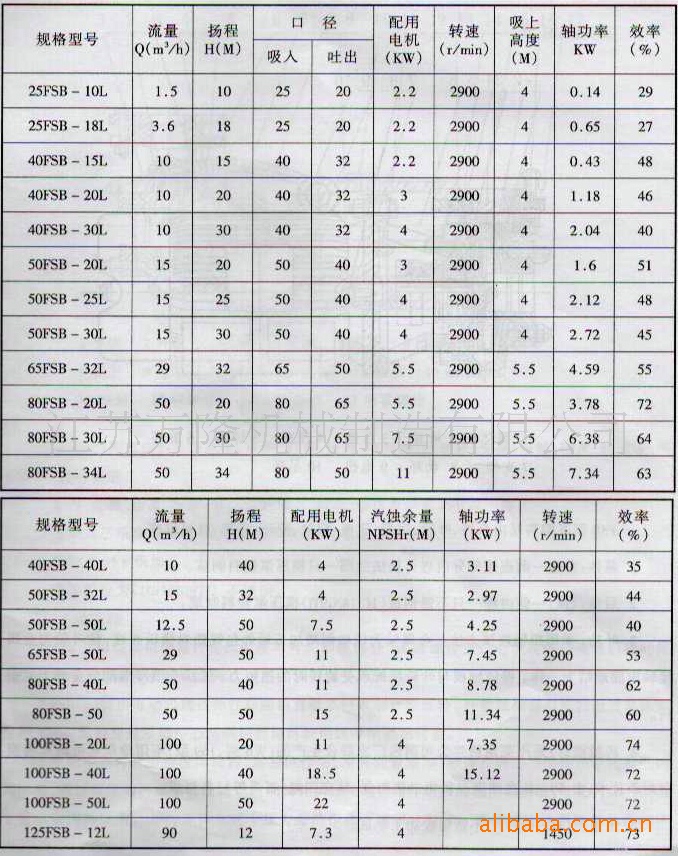

性能参数表
泵的结构与工作原理
A、(FSB)型
FSB型氟塑料泵右泵体、叶轮、后盖、压盖、螺丝、静环、支架、电机组成。
1、泵体:左边一侧连接部分内埋铸铁法兰圈一只模压氟塑料制成。
2、后盖:右边一侧内埋一只不锈钢板(1Cr18Ni9Ti)模压氟塑料支撑。
3、叶轮:采用接轴链接方式。金属轴为优质钢精加工后外包氟塑料模压而成,使叶轮与金属接轴牢固地结为一体。保证轴根与叶轮后部承受旋转时的扭矩力。这样介质浸湿部分全部为氟塑料。
4、机械密封:采用WB型、169型,不用冷却水可调式端面密封,由50-1、高纯度三氧化二铝陶瓷、填充四氟、石墨等材料制成。
5、压盖为(1Cr18Ni9Ti)不锈钢板加工制成。
B、FSB(L)型
FSB(L)型氟塑料泵由泵体、叶轮、后盖、压盖、密封静环、动环、支架、泵轴、轴承、联轴器、吊紧螺栓、螺母组成。
1、泵体、叶轮、后盖、压盖、密封件的加工、材质、制造原理与FSB泵一样。
2、支架为三爪型铸铁件,设稀润滑油室,以油标观察油位。
3、泵轴为45#钢加工。
4、连接螺栓为(1Cr18Ni9Ti)不锈钢。
选型及具体价格请来电咨询
