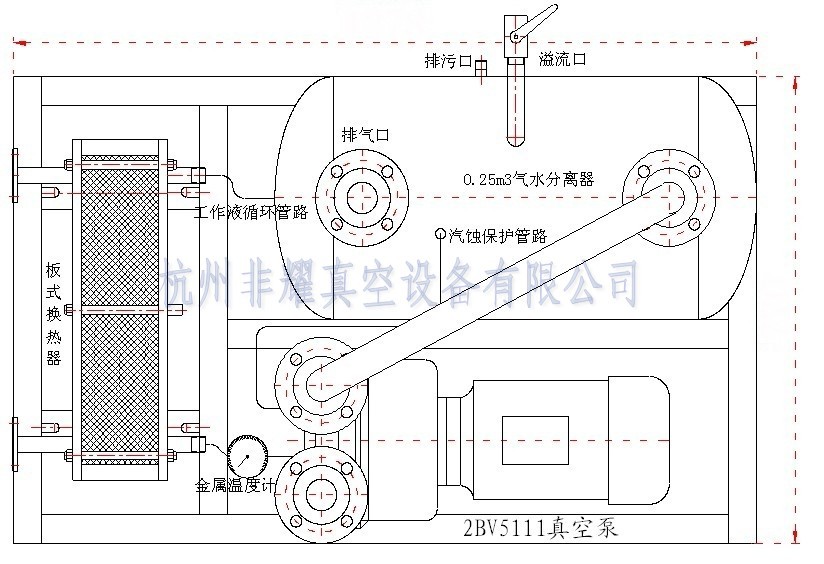

2BW水环真空泵闭路循环系统详图

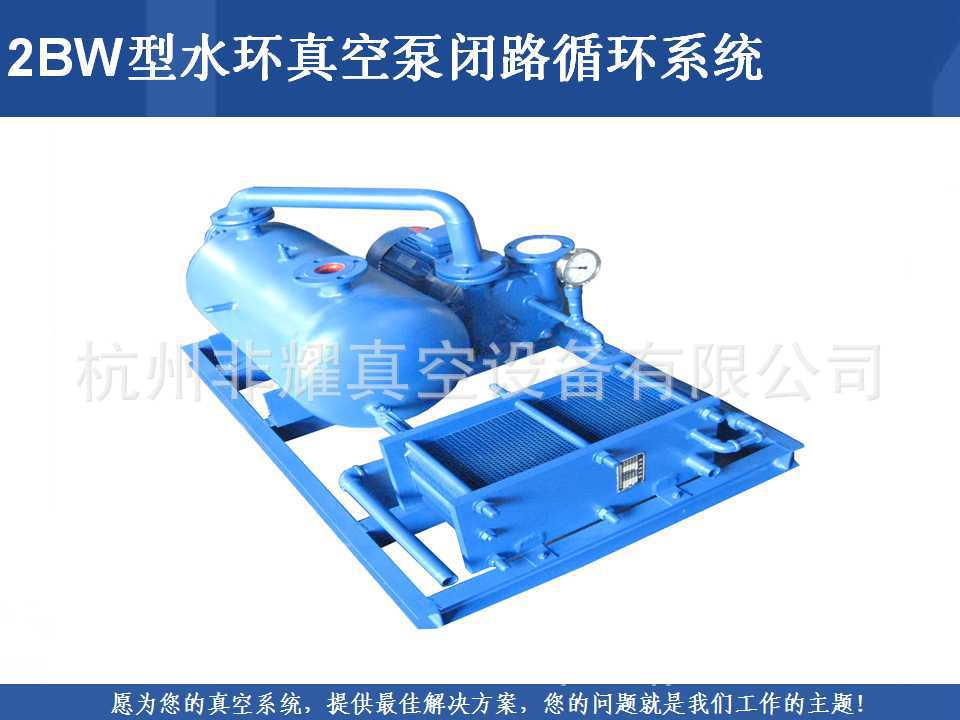

2BW系列

配套使用的2BV系列

防爆型水环真空泵

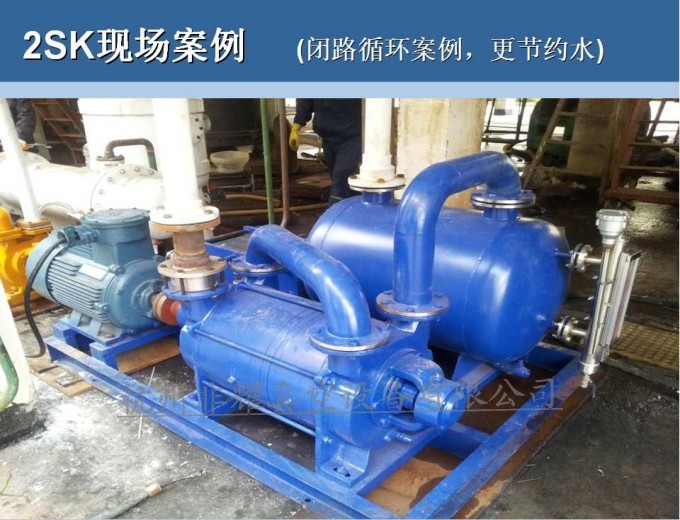

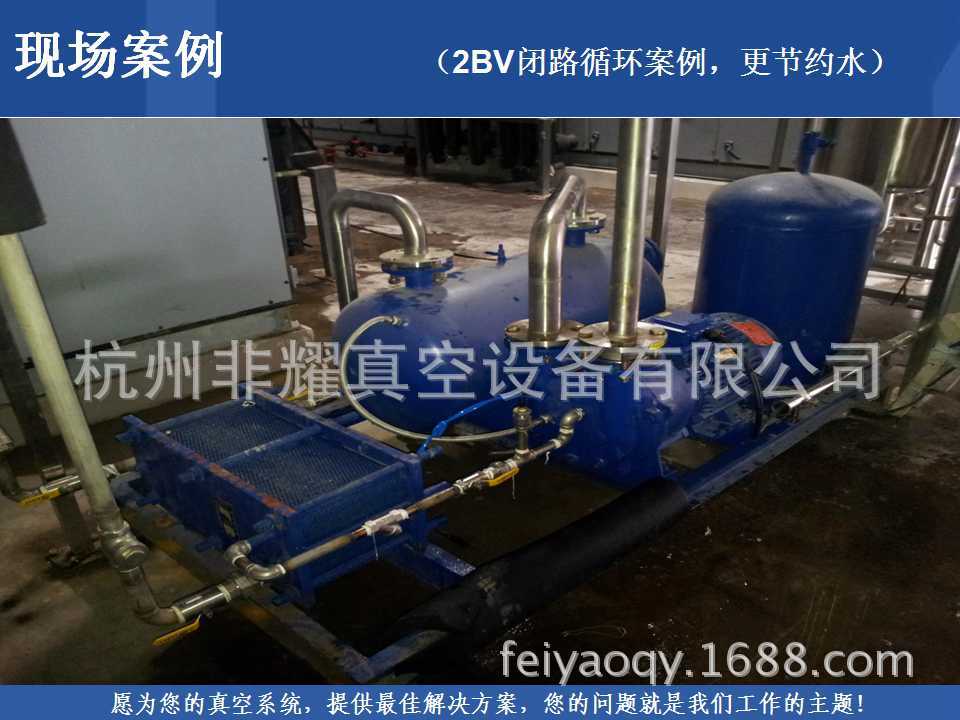

2BV闭路循环案例

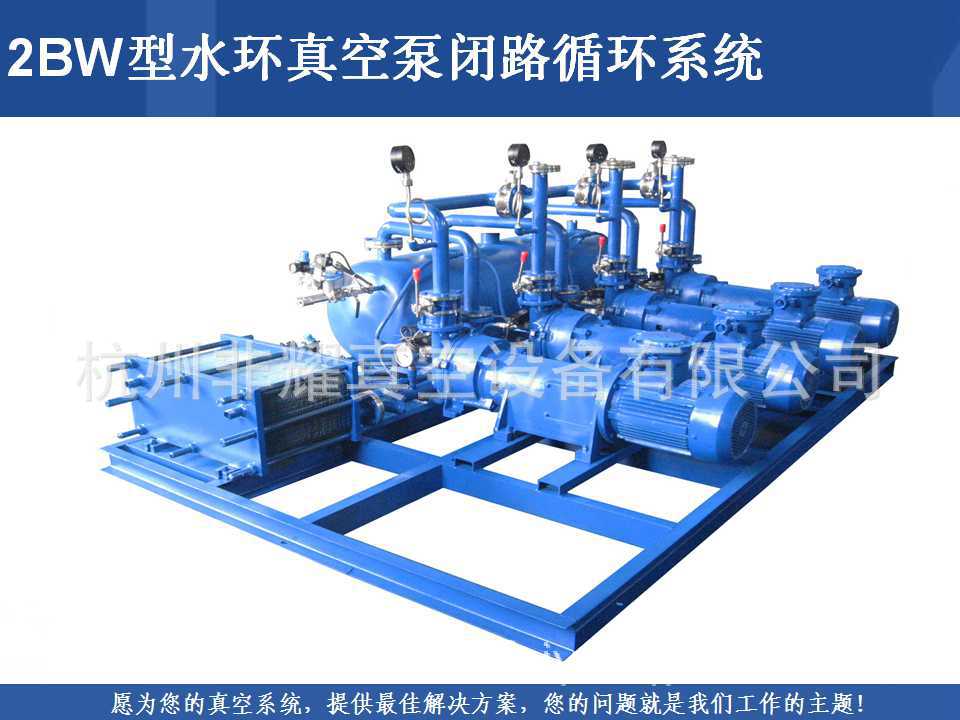

真空泵站型案例

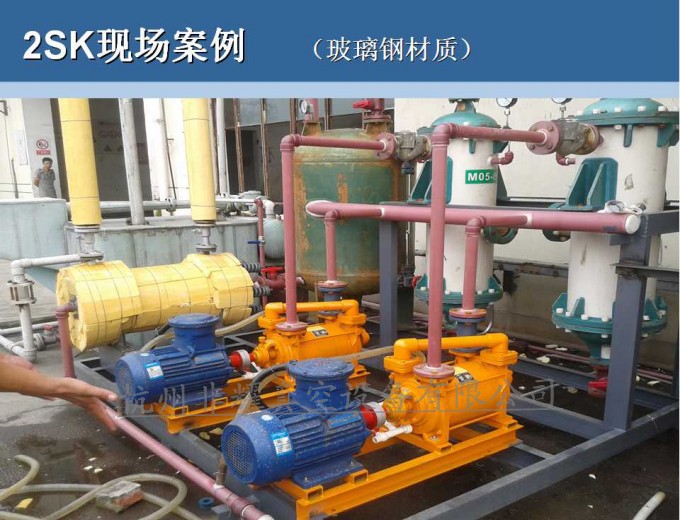

玻璃钢材质水环真空泵闭路循环案例

水环真空泵压缩机案例

概述：

水环真空泵因其工作原理及结构上的特点使其在化工、制药等行业得到了广泛的应用。在正常的应用中，水环真空泵的工作液多采用直排方式，水环真空泵排出的水进入大的循环水池或直接排走。这种供水及排水方式连接方便，使用简单，在实际应用中被较多地采用。但是如果被抽除的介质中含有有机溶剂、有毒物质等时，采用工作液直排的使用方法存在以下缺点：

·因水环泵在抽除气体时，被抽气体与工作液混合，排水口排出的水中会含有部分有机溶剂、有毒物质，因水的排放量大，水的排放对环保造成了很大压力。

·含有有机溶剂、有毒物质的水会释放出有害气体，加重了对环境的污染。

·被抽除的有机溶剂不易回收而被浪费掉。

鉴于以上问题，越来越多的化工、制药企业采用了水环式真空泵闭路循环系统。

水环式真空泵闭路循环系统主要特点如下：

1、机组作为成套设备供货，包含气液分离器、换热器、机架、内部管线等附件，更利于用户的安装，可以大大缩短用户的安装周期。

2、工作液可采用水或各种化工溶剂等，大大减小了化工行业对环境的污染。

3、如采用所抽除介质作为工作液时，可回收所抽除的介质。

4、2BW系列闭环系统需更具用户的入口条件、冷却水的条件、排气口的条件等进行设计，属于非标产品。

工作原理：

　　 被抽气体从吸气口进入液环真空泵/压缩机，经液环真空泵/压缩机压缩后与部分工作液一起进入气液分离器，在气液分离器内气液两相得到分离，气体从排气口排出，工作液经换热器被液环泵/压缩机吸入进行循环使用。

　　 液环泵在工作过程中会产生热量，主要热量包括：真空泵/压缩机的无效功率；吸入气体温度较高带来的热量；吸入气体含有可凝性气体在压缩过程中释放出相变热，换热器的主要作用是通过冷却水冷却工作液，使工作液温度保持在合理的范围之内。
