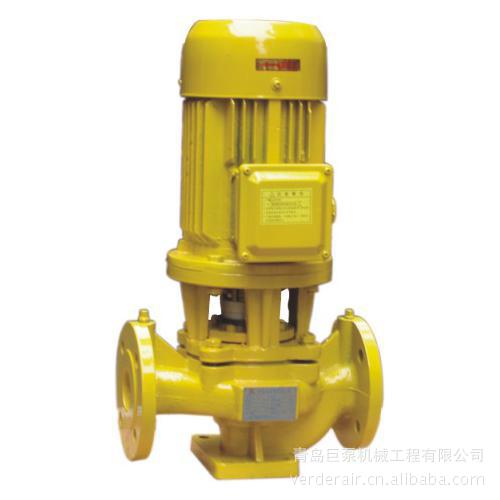

点击图片查看原图
| 品牌：青岛巨泵 | 型号：GBL65-160 | 材质：铸铁 |
| 性能：耐腐蚀 | 用途：化工泵 | 泵轴位置：边立式 |
| 叶轮吸入方式：单吸式 | 流量：25（m3/h） | 叶轮数目：1 |
| 扬程：32（m） | 吸入口径：65（mm） | 排出口径：65（mm） |
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、产品概述 GBL浓硫酸泵是根据IG型离心泵之性能参数，采用浓硫酸专用铸铁、碳钢二种材料和优秀水利模型进行优化设计而成。是理想的新一代化工泵。 二、主要特点 1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外型紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。 2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。 3、该泵轴封采用外装式优质机械密封，动、静环采用新型硬质合金和陶瓷制成，耐磨损、无泄漏、使用寿命长。 三、型号说明
安装使用及注意事项和维护 1、安装前应仔细检查泵体流道内有无硬质物，以免运行时损坏叶轮和泵体。 2、泵的进、出口管路上要安装调节阀，以控制泵在额定工况内运行。 3、打开进口阀门，使液体充满整个泵腔。 4、按通电源，当泵达到正常转速后，再逐渐打开吐出管道上的阀门，并调节到所需的工况。 5、检查电机、轴承处温升≤70℃发现异常及时处理。 6、严禁机械密封在干磨情况下工作。 ■起动前准备： 1、试验电机转向是否正确，从电机顶部入泵看为顺时针旋转，试验时间要短，以免机械密封干磨损。 2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。 3、检查各部位是否正常。 4、用手盘动泵以使润滑液进入机械密封端面。 ■起动： 1、全开进口阀门。 2、关闭吐出管路阀门。 3、起动电机，观察泵运行是否正确。 4、调节出口阀开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节调节出口阀门开度使泵在参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定遇流内运行，否则将造成泵超负荷运行（即电流运行）至使电机烧坏。调正好的出口阀门开启大小和管道工况有关。 检查轴封泄漏情况，正常时机械密封泄漏应小于3滴/分 |
