产品概述: |
博生公司生产的QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
博生公司目前已形成系列化生产，共有八种规格直径：φ10mm（3/8'）、φ15mm（1/2'）、φ25mm（1'）、φ40mm（11/2'）、φ50mm（2'）、φ65mm（21/2'）、φ80mm（3'）、φ100mm（4'）。四种材质：铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。
该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。 |
|
 型号意义:
|
|
 使用范围:
|
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置. |
|

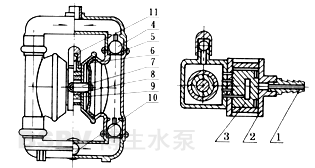

 结构说明:
|
 | | 1 | 进气口 | 6 | 隔膜片 | 11 | 排气口 | | 2 | 配气阀体 | 7 | 连杆 | | | | 3 | 配气阀 | 8 | 连杆铜套 | | | | 4 | 圆球 | 9 | 中间支架 | | | | 5 | 球座 | 10 | 泵进口 | | |
|
|
 性能参数:
|
| 型 号 | 流量
m3/h | 扬程
m | 出口压力
kgf/cm2 | 吸程
m | 最大允许
通过颗粒
φ(mn) | 最大供气压
Kgf/cm2 | 最大空气
消耗量
m3/min | | QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | | QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | | QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | | QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | | QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | | QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | | QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | | QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
|

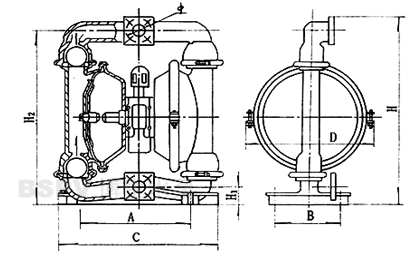

 安装尺寸:
|
 |
| 型号 | A | B | C | D | H | H1 | H2 | Φ | 底肢
螺栓 | 泵进口尺寸 | 泵出口尺寸 | 进气口
外径 | 重量
(kg) | | QBY-10 | 140 | - | 180 | 150 | 225 | 18 | 200 | - | Φ8 | 3/8"(丝扣) | 3/8"(丝扣) | 8 | 7 | | QBY-15 | 140 | - | 180 | 150 | 225 | 18 | 200 | - | Φ8 | 1/2"(丝扣) | 1/2"(丝扣) | 8 | 7 | | QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | - | Φ10 | 1"(丝扣) | 1"(丝扣) | 10 | 20 | | QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | - | Φ10 | 11/2"(丝扣) | 11/4"(丝扣) | 10 | 24 | | QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 110 | Φ12 | 2"(法兰) | 2"(法兰) | 14 | 50 | | QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 110 | Φ12 | 21/2"(法兰) | 21/2"(法兰) | 14 | 56 | | QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 175 | Φ14 | 3"(法兰) | 3"(法兰) | 16 | 70 | | QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 750 | Φ14 | 4"(法兰) | 4"(法兰) | 16 | 78 |
|
友情提示: |
一、①QBY型气动隔膜泵产品名称与型号②QBY型气动隔膜泵口径（mm）③QBY型气动隔膜泵扬程（m）④QBY型气动隔膜泵流量（m3/h）⑤QBY型气动隔膜泵最大供气压（Kgf/cm2）⑥最大空气消耗量（m3/min）⑦QBY型气动隔膜泵吸程〔V〕⑧QBY型气动隔膜泵吸程（m）⑨QBY型气动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博生公司的QBY型气动隔膜泵型号，请按QBY型气动隔膜泵型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博生水泵专家为您审核把关。
感谢您访问我们的网站▲www.bspv.com▲,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 |
