GNL3-B

点击图片查看原图
品牌: 长沙中联泵业有限公司
流量: 12~20m³/h
扬程: 38~48m
转速: 2980r/min
单价: 面议
起订: 1 台
供货总量:
发货期限: 自买家付款之日起 15 天内发货
所在地: 湖南 长沙市
有效期至: 长期有效
最后更新: 2018-04-11 17:29
浏览次数: 670
询价
公司基本资料信息


产品详细说明
 一、概述
       GN型泵是两级单吸离心式冷凝泵,专供7503000千瓦汽轮发电机组抽送冷凝水之用。本型泵的特点是吸程较高,流量较小,如其他工矿企业对泵有此类要求亦可采用 目前本厂生产的GN型泵有: GN 3/12, GNL3-A, GNL3-B
       泵型号的意义:
       GN--------高吸程冷凝泵
         L-------- 立式《型号无字母L即为卧式)
         3-------- 吸入口径(毫米)被25除化整的约数,本型水泵的吸入口径均为80毫米;
         12、A、B等用来代表不同的性能参数
GNL3 型凝结泵

 二、结构说明
      1、卧式
           大致和一般节段式多级泵相同,固定部份主要由进水段(1)、中段(2)、出水 段(3)、轴承体(4)、导叶(5、6)、密封环(7)等零件组成。转动部分主要由叶轮挡 套(8)、叶轮(9)、轴(11)等零件组成。转动部分的轴向力由球轴承承受,径向力则由 球轴承和装于导叶上的套筒轴承(10)共同承受。
          填料函的四周和轴承体上均备有冷却室,必要时可接引冷却水。进水方向为轴向,出水 方向垂直向上


      2、立式
           固定部分主要由泵体(1)、泵盖(2)、支座(3)、密封环(6)、套筒轴承(8)、 轴承体(9)等零件组成。泵体和泵盖沿轴心线分开,转动部分主要由叶轮(4)、轴(5) 及轴套等零件组成,转动部分的轴向力由球轴承承受,径向力则由球轴承和位于二叶轮间的 套筒轴承共同承受
           轴承体上备有冷却室,必要时可接引冷却水
           泵的吸入口和吐出口均铸在泵体上,它们的中心线分别位于两条水平直线上,泵体下部 有半圆形的泵足,上部则有半圆形的支承,支座装于其上,电机则装在此支座上
           卧式泵比较轻巧,但要拆卸管路才能检修泵内部的零件,立式泵占地面积较小,检修方 便,只需揭开泵盖就可以检修泵内各零件

三、泵的转动方向
       卧式:从电机端看去为逆时针方向旋转。
       立式:从上往下看为逆时针方向旋转。

 四、装配注意事项
       1、要根据泵轴向力的方向安装单列向心推力球轴承。卧式泵的轴向力与进水方向相 反,立式泵的轴向力向下
       2、尽可能地使叶轮出口中线与导翼进口中线(对卧式泵)或蜗壳流道中线(对立式 泵)对正。

五、泵的安装
       除一般安装要求外,对于卧式泵应使泵的轴心线和电机轴心线在同一水平直线上,对于 立式泵则要求泵的轴心线和电机轴心线在同一垂直线上

六、泵的起动、停车、运转
       起动和停车
       1、泵在起动前应用手转动,看是否灵活
       2、使泵与电机脱离(取下联轴器柱销),检查电机转向是否正确
       3、关闭压力表旋塞及叶出管道上的闸阀。
       4、打开吸入管道上的闸阀。
       5、起动电机,打开压力表旋塞。当压力表显示适当压力后,缓缓打开吐出管道上 的闸阀到所需要的压力为止
       6、停车时要缓缓关闭吐出管道和吸入管道上的闸阀,关闭压力表旋塞,然后停止 电动机
       7、泵长期不使用时,应将零件上的水擦干,并涂上防锈,妥善保管

       运转
       1、注意轴承升温,不得高于环境温度35℃,轴承的最高温度不得高于75℃
       2、填料压紧程度,以保证漏水能滴一滴溢出为宜
       3、水泵运行中应进行周期性检查,叶轮与密封环之间的间隙如磨损过大,应更换 叶轮和密封环
       4、用户应根据具体情况订出较为细致的操作过程

GNL3结构图

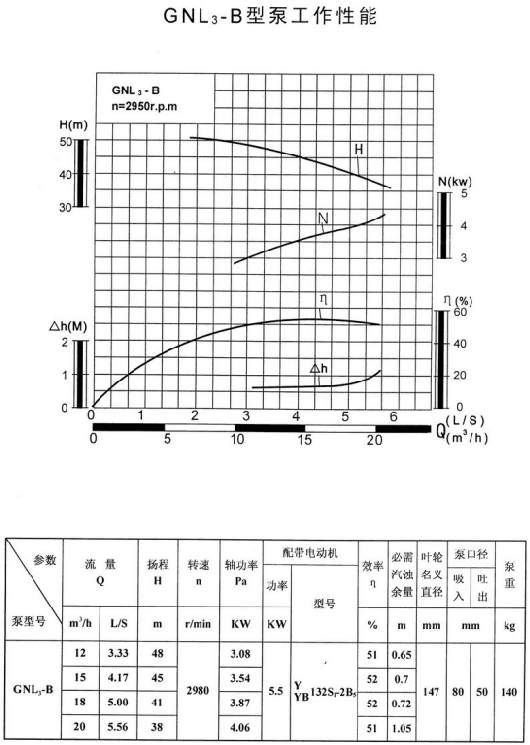

GNL3B性能曲线
GNL3凝结泵解刨图
